Tủ trung thế RMU ABB SafePlus V 630A-24kV 21/3s

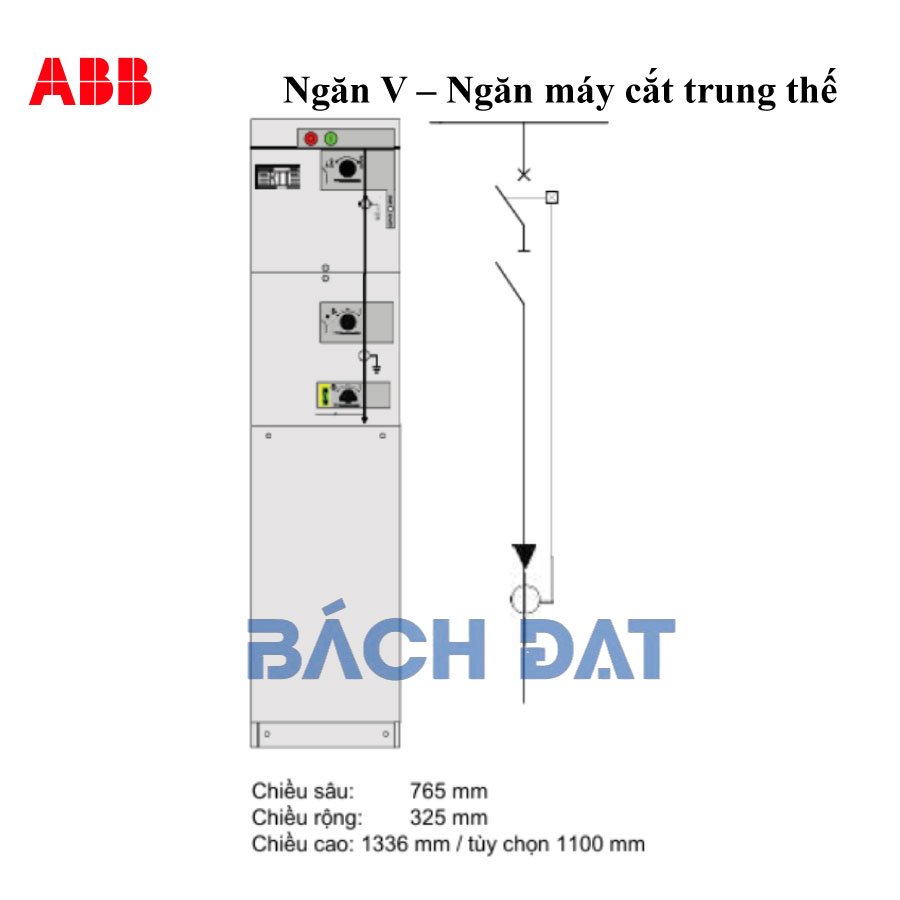

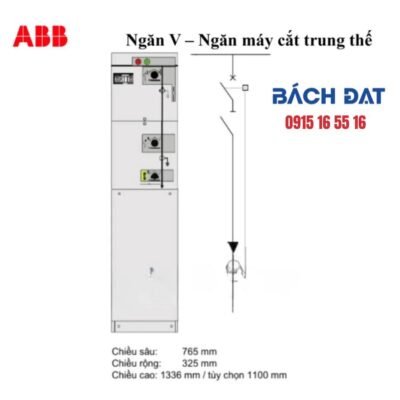

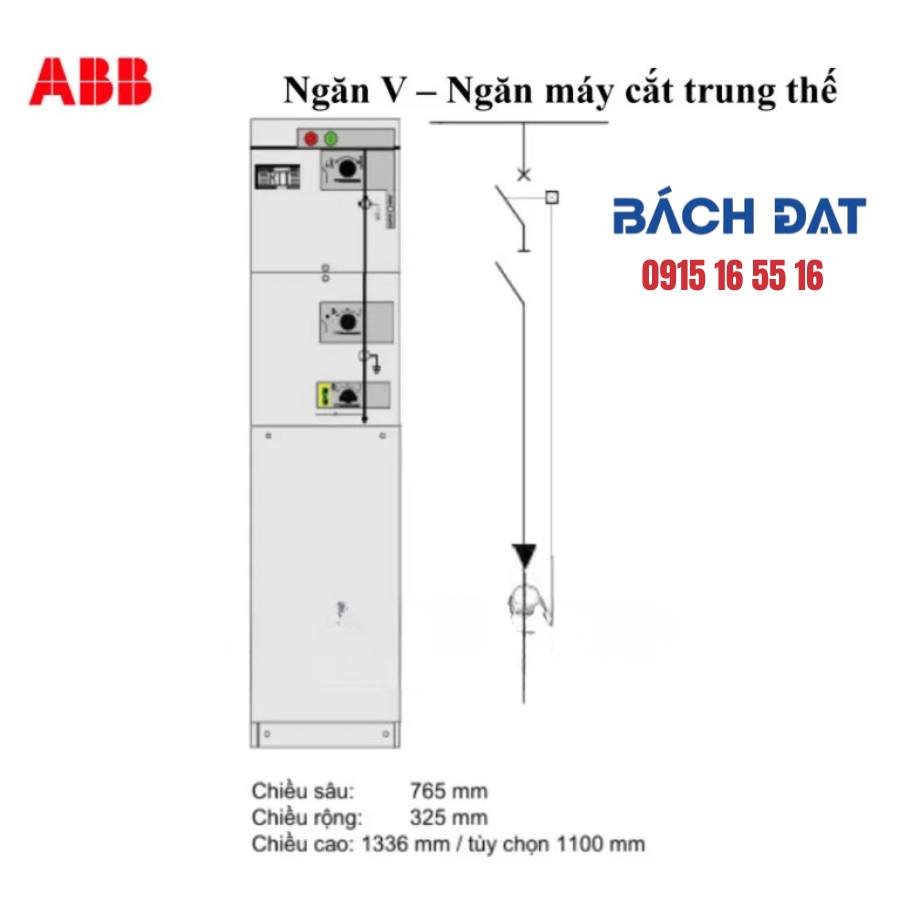

Tổng quan về tủ trung thế RMU ABB SafePlus ngăn V

Tủ RMU ABB SafePlus ngăn V (Vacuum circuit breaker module) là ngăn máy cắt trung thế, đóng vai trò then chốt trong việc bảo vệ các thiết bị điện và lưới điện hạ nguồn. Khác với ngăn F sử dụng cầu chì, ngăn V sử dụng máy cắt chân không kết hợp với rơ-le bảo vệ kỹ thuật số, mang lại khả năng đóng cắt linh hoạt và bảo vệ chính xác trước các sự cố quá tải hoặc ngắn mạch.

Thiết kế của ngăn V tuân thủ nghiêm ngặt các tiêu chuẩn IEC, đảm bảo hoạt động ổn định trong các hệ thống điện công nghiệp và dân dụng đòi hỏi tiêu chuẩn kỹ thuật cao.

Công nghệ dập hồ quang chân không và cách điện SF6

Điểm ưu việt của ngăn V nằm ở buồng dập hồ quang chân không. Công nghệ này giúp dập tắt hồ quang điện cực nhanh, giảm thiểu mài mòn tiếp điểm và kéo dài tuổi thọ thiết bị. Toàn bộ phần mang điện và buồng chân không được đặt trong bình thép không gỉ hàn kín, nạp khí SF6 với cấp bảo vệ IP67, giúp chống lại các tác động tiêu cực từ môi trường như bụi bẩn và ẩm ướt.

Hệ thống dao cắt tải ba vị trí và cơ chế liên động cơ khí

Ngăn V tích hợp dao cắt tải ba vị trí (Đóng – Mở – Tiếp đất) giúp tách biệt hoàn toàn máy cắt với lưới điện khi cần bảo trì. Hệ thống liên động cơ khí giữa máy cắt, dao cắt tải và dao tiếp địa được thiết kế cực kỳ chặt chẽ, ngăn chặn các thao tác sai trình tự, đảm bảo an toàn tuyệt đối cho người vận hành.

Trạng thái của từng thành phần được hiển thị rõ ràng thông qua bộ chỉ thị vị trí trực quan tại mặt trước tủ.

Rơ-le bảo vệ kỹ thuật số và biến dòng hình xuyến

Để thực hiện chức năng bảo vệ thông minh, ngăn V được trang bị:

• Rơ-le kỹ thuật số: Tùy chọn dòng REJ603 (tự cấp nguồn từ biến dòng, không cần nguồn ngoài) hoặc dòng REx.6xx (sử dụng nguồn ngoài) tùy theo yêu cầu dự án.

• Biến dòng điện (CT): Loại hình xuyến được lắp đặt gọn gàng tại khoang cáp, bố trí cùng với cáp lực để đo lường và cấp tín hiệu cho rơ-le xử lý.

• Cuộn cắt (Shunt trip): Cho phép rơ-le tác động cắt máy cắt tức thời khi phát hiện sự cố.

Kết nối bushing tiêu chuẩn và thanh cái công suất lớn

Ngăn V sử dụng hệ thống đầu sứ xuyên Bushing 630A (loại C, serial 400), tương thích hoàn hảo với các loại đầu cáp T-Plug. Hệ thống thanh cái dẫn điện định mức 630A đảm bảo khả năng truyền tải công suất lớn và chịu được dòng ngắn mạch 21kA/3s, đáp ứng nhu cầu của các trạm biến áp trung tâm hoặc nhà máy công nghiệp.

An toàn vận hành và giám sát pha

Tính năng an toàn được củng cố bằng hệ thống khóa liên động giữa cánh cửa khoang cáp và dao tiếp địa: cửa khoang cáp chỉ có thể mở khi dao tiếp địa đã đóng. Đồng thời, hệ thống đèn báo pha VPIS giúp kỹ thuật viên xác định nhanh chóng tình trạng có điện của cáp lực mà không cần tiếp xúc trực tiếp, giảm thiểu tối đa rủi ro về điện.

Tại sao nên chọn mua tủ RMU ABB tại Bách Đạt

Bách Đạt là đơn vị uy tín chuyên cung cấp các thiết bị điện trung thế chính hãng từ ABB. Chúng tôi cam kết mang đến cho khách hàng những sản phẩm đạt chuẩn chất lượng với đầy đủ chứng nhận CO, CQ.

Với đội ngũ kỹ thuật giàu kinh nghiệm, Bách Đạt không chỉ cung cấp thiết bị mà còn tư vấn giải pháp tối ưu cho trạm biến áp của bạn, đảm bảo tiến độ thi công và hiệu quả vận hành lâu dài.
