Tủ RMU CHINT NG7-24 Ngăn F 20kA/3s – Bảo Vệ Máy Biến Áp

Tủ Trung Thế RMU CHINT NG7-24 Ngăn F – Giải Pháp Bảo Vệ Máy Biến Áp Toàn Diện

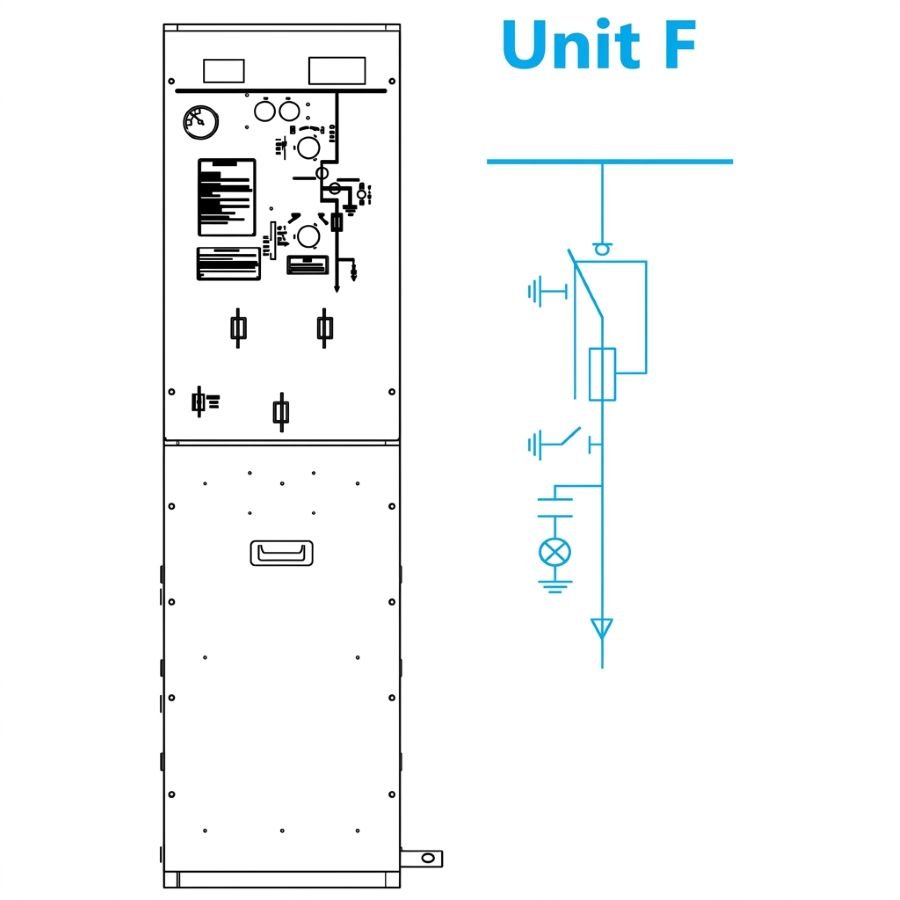

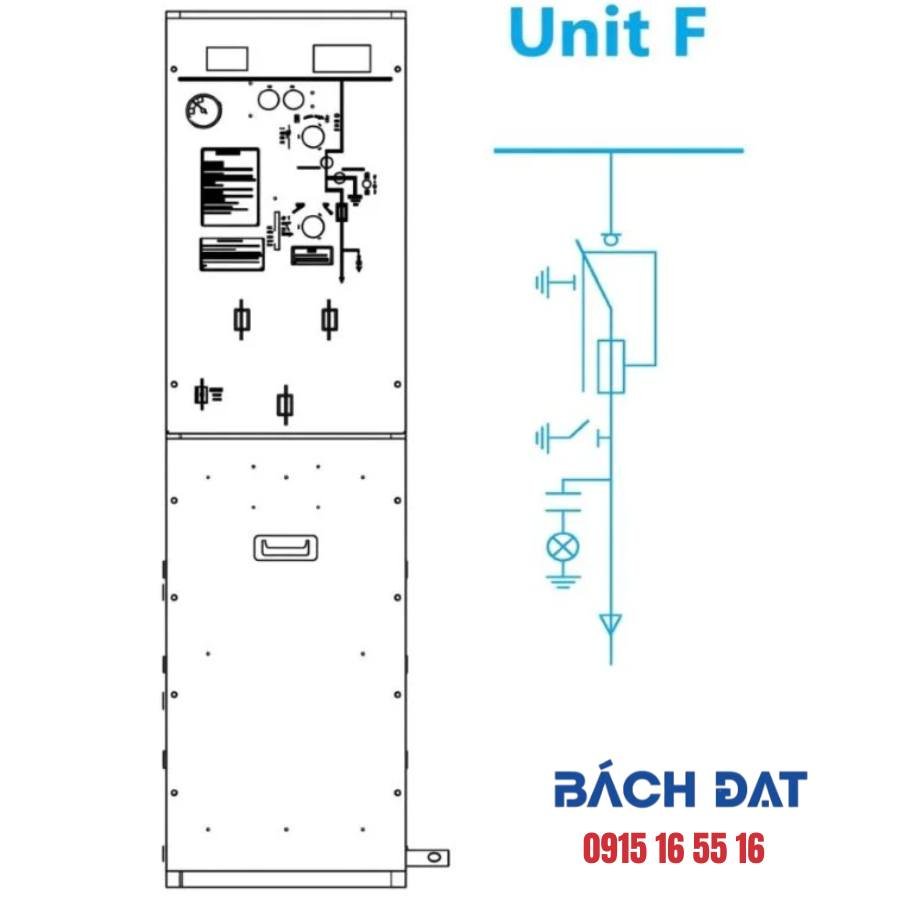

Tủ trung thế RMU CHINT NG7-24 Ngăn F (Unit F) là sự kết hợp hoàn hảo giữa dao cắt tải 3 vị trí và cầu chì cao áp. Đây là thiết bị chuyên dụng được thiết kế để điều khiển và bảo vệ các máy biến áp phân phối trong hệ thống điện trung thế 24kV, giúp ngăn ngừa các sự cố ngắn mạch và quá tải một cách tức thì.

Nguyên lý hoạt động và chức năng của Ngăn F

Khác với các ngăn đấu nối thông thường, ngăn F sở hữu cơ chế bảo vệ kép:

• Dao cắt tải (LBS) 3 vị trí: Đảm nhiệm chức năng đóng, mở và nối đất cho dòng điện làm việc định mức.

• Cầu chì cao áp (Fuse): Đóng vai trò “lá chắn” cuối cùng, tự động ngắt dòng sự cố (ngắn mạch) cực nhanh để bảo vệ máy biến áp khỏi hư hỏng nghiêm trọng.

Thông số kỹ thuật ấn tượng

• Thương hiệu: CHINT (NG7 Series).

• Dòng điện thanh cái: 630A.

• Khả năng chịu dòng ngắn mạch: 20kA/3s.

• Kích thước tủ: 420x750x1600mm (Rộng hơn các ngăn khác để đảm bảo không gian cho bộ cầu chì).

• Loại đầu xuyên: Bushing loại C (Type C) tiêu chuẩn.

Cấu tạo và trang bị tiêu chuẩn

Tủ RMU CHINT ngăn F được thiết kế tối ưu với đầy đủ phụ kiện vận hành an toàn:

• Sơ đồ mô phỏng (Mimic Diagram): Giúp kỹ thuật viên nhận biết vị trí đóng/cắt và trạng thái nối đất một cách trực quan.

• Hệ thống hiển thị có điện: Tích hợp đèn chỉ thị và 1 tiếp điểm phụ NO để kết nối với hệ thống giám sát SCADA.

• Đồng hồ đo mật độ khí: Giám sát áp suất SF6 liên tục, đảm bảo tính cách điện bên trong khoang chứa.

• Thiết kế cơ khí chính xác: Vỏ tủ chắc chắn, thanh cái nối đất bằng đồng và tay thao tác vận hành nhẹ nhàng, chuẩn xác.

Tại sao nên chọn ngăn F cho máy biến áp?

1. Bảo vệ tin cậy: Sự kết hợp giữa LBS và cầu chì giúp ngắt dòng lỗi chỉ trong mili giây.

2. Kích thước tối ưu: Với chiều rộng chỉ 420mm, tủ dễ dàng lắp đặt trong các không gian hạn chế như trạm Kiosk.

3. Vận hành bền bỉ: Sản phẩm từ tập đoàn CHINT được kiểm định nghiêm ngặt, chịu được dòng ngắn mạch cao 20kA/3s.
