Tủ Trung Thế RMU CHINT NG7-24 Ngăn M – Giải Pháp Đo Đếm Điện Năng Chính Xác

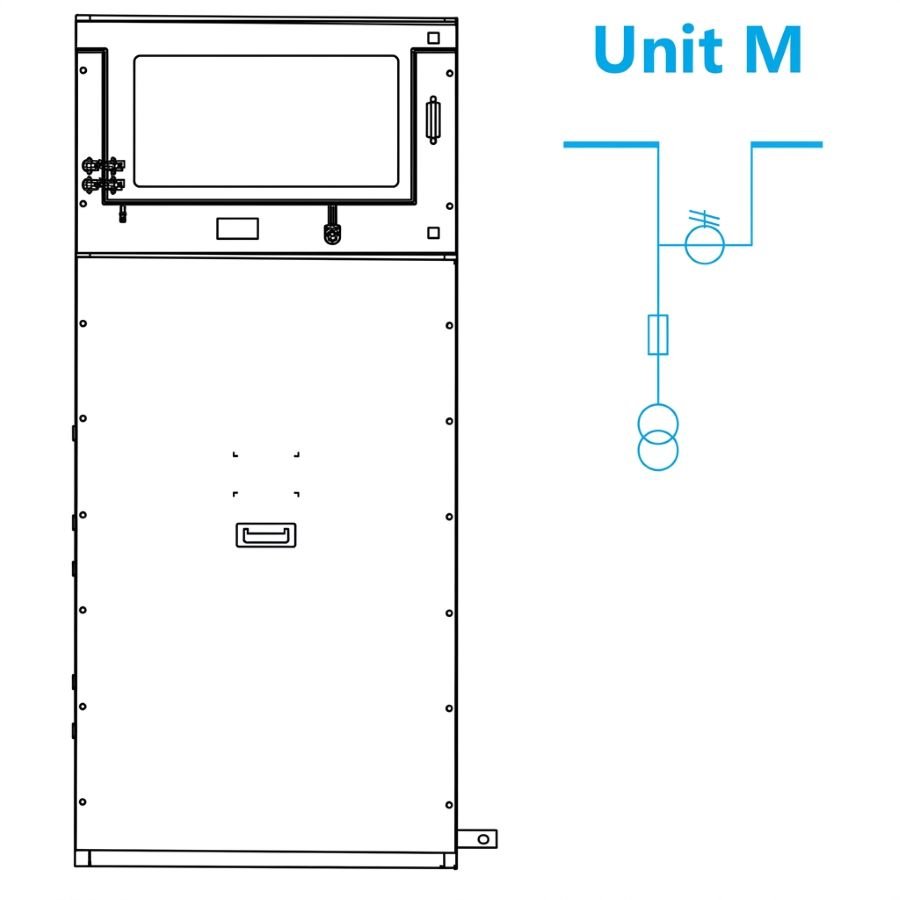

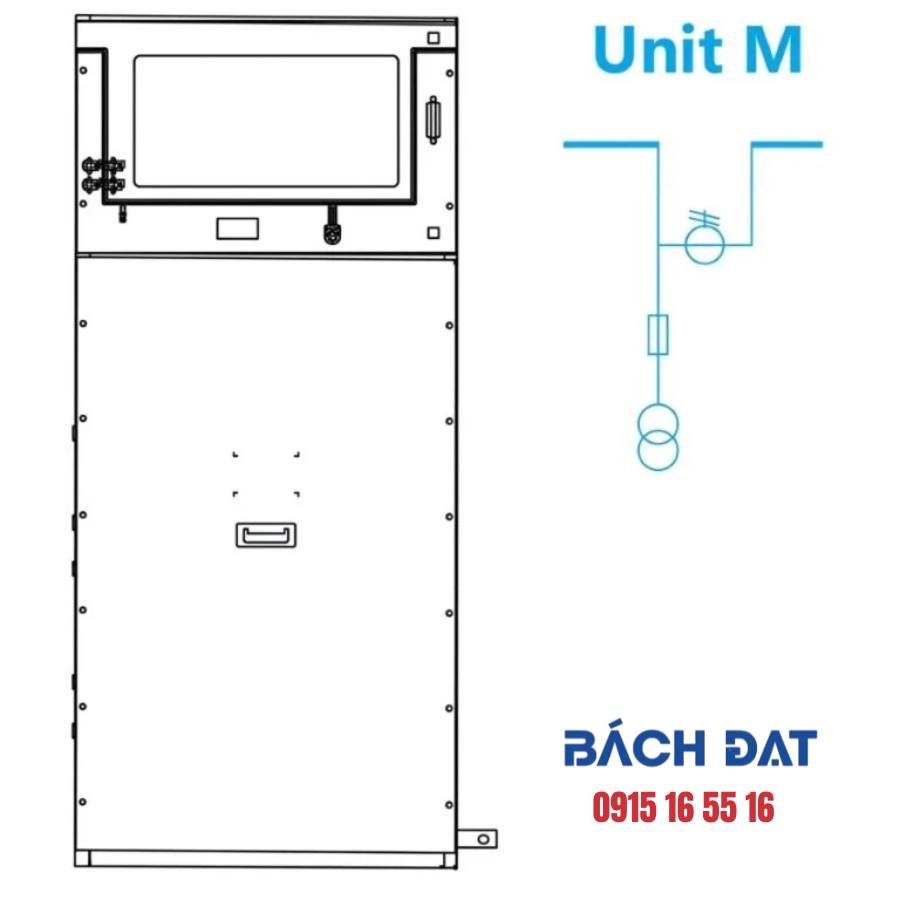

Tủ trung thế RMU CHINT NG7-24 Ngăn M (Unit M) là ngăn đo lường chuyên dụng trong hệ thống tủ mạng vòng RMU. Với chức năng chính là lắp đặt các thiết bị biến dòng (CT) và biến điện áp (VT/PT), ngăn M giúp hệ thống quản lý, giám sát và đo đếm điện năng một cách chính xác nhất trên lưới điện trung thế 24kV.

1. Chức năng và Đặc điểm kỹ thuật nổi bật

Ngăn M đóng vai trò là trung tâm dữ liệu của trạm RMU, cho phép đơn vị vận hành nắm bắt thông số dòng điện và điện áp của hệ thống:

• Cách điện linh hoạt: Sử dụng cách điện bằng không khí hiện đại. Đối với kết nối thanh cái, khách hàng có thể tùy chọn cấu hình có hoặc không có buồng khí tùy theo yêu cầu kỹ thuật của dự án.

• Độ an toàn cao: Được trang bị khóa điện từ cửa khoang cáp, đảm bảo người vận hành chỉ có thể tiếp cận khoang thiết bị khi hệ thống đã ở trạng thái an toàn.

• Bảo vệ toàn diện: Tích hợp cầu chì bảo vệ cho các thiết bị đo lường, ngăn ngừa hư hỏng khi có sự cố bất ngờ.

2. Thông số kỹ thuật chi tiết

• Model: NG7-24 (Unit M).

• Dòng điện định mức: 630A.

• Khả năng chịu dòng ngắn mạch: 20kA/3s.

• Kích thước tủ (Cấu hình có buồng khí): 800x900x1600 mm.

• Tiêu chuẩn: Đáp ứng các tiêu chuẩn IEC về đo đếm và an toàn trung thế.

3. Cấu tạo và Thiết bị tích hợp

Ngăn M CHINT NG7-24 được trang bị đồng bộ các thiết bị đo lường chất lượng cao:

• Hệ thống biến dòng & biến điện áp (CT, VT/PT): Đảm bảo sai số thấp nhất cho việc đo đếm điện năng.

• Thanh cái 630A: Dẫn điện mạnh mẽ, ổn định.

• Sơ đồ mô phỏng (Mimic Diagram): Giúp theo dõi sơ đồ mạch điện trực quan ngay mặt trước tủ.

• Hiển thị có điện (Live Display): Kèm theo 1 tiếp điểm phụ NO để kết nối với hệ thống giám sát từ xa hoặc SCADA.

• Vỏ tủ & Thanh tiếp địa: Thiết kế chắc chắn, chống ăn mòn, bảo vệ tối ưu các thiết bị đo nhạy cảm bên trong.

4. Ưu điểm khi chọn Ngăn M CHINT NG7-24

1. Chính xác tuyệt đối: Giúp chủ đầu tư và đơn vị điện lực kiểm soát chính xác lượng điện năng tiêu thụ.

2. Kích thước chuẩn hóa: Dễ dàng ghép bộ với các ngăn C (LBS), F (Cầu chì) hoặc V (Máy cắt) để tạo thành dãy tủ RMU hoàn chỉnh.

3. An toàn tuyệt đối: Hệ thống khóa điện từ thông minh giúp ngăn chặn các thao tác sai lầm của con người.

BÁCH ĐẠT – ĐƠN VỊ CUNG CẤP TỦ RMU CHINT CHÍNH HÃNG

Bách Đạt là đối tác tin cậy chuyên phân phối Tủ trung thế RMU CHINT và các loại vật tư trung hạ thế chất lượng cao. Với đội ngũ kỹ thuật giàu kinh nghiệm, chúng tôi cam kết:

• Sản phẩm chính hãng 100%, đầy đủ CO/CQ.

• Hỗ trợ tư vấn giải pháp lắp đặt và thi công trạm biến áp trọn gói.

• Giá thành cạnh tranh và chế độ bảo hành dài hạn.

Liên hệ ngay để nhận báo giá tốt nhất:

Hotline: 0915 16 55 16
