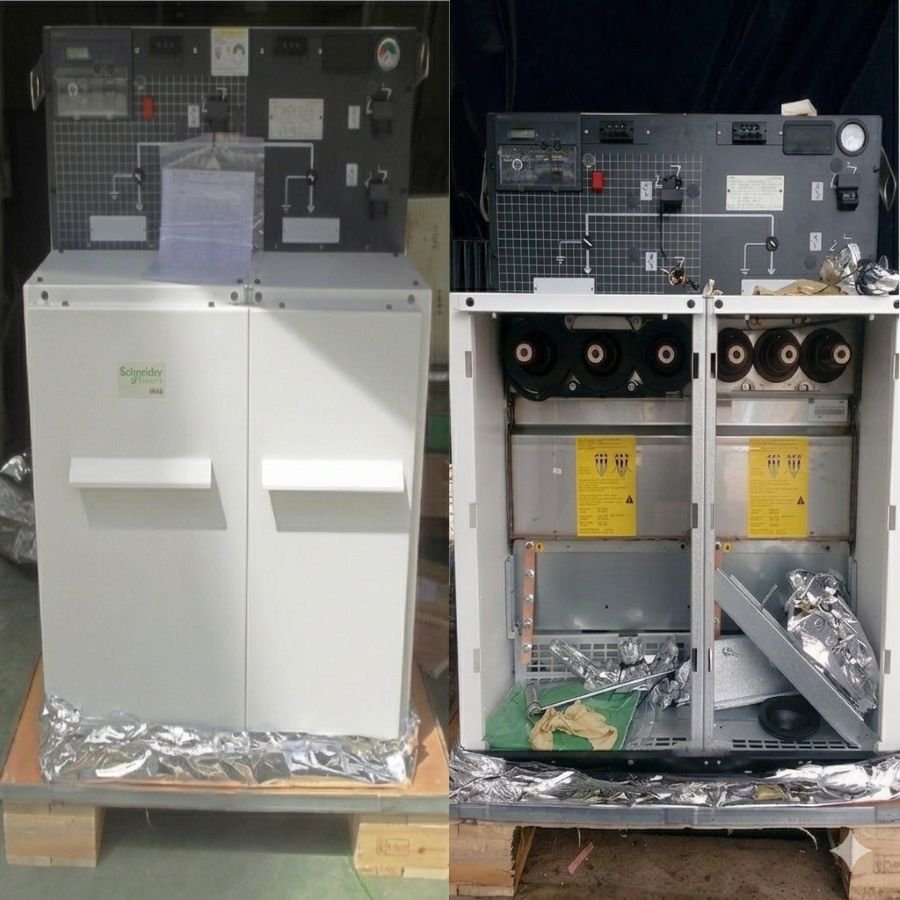

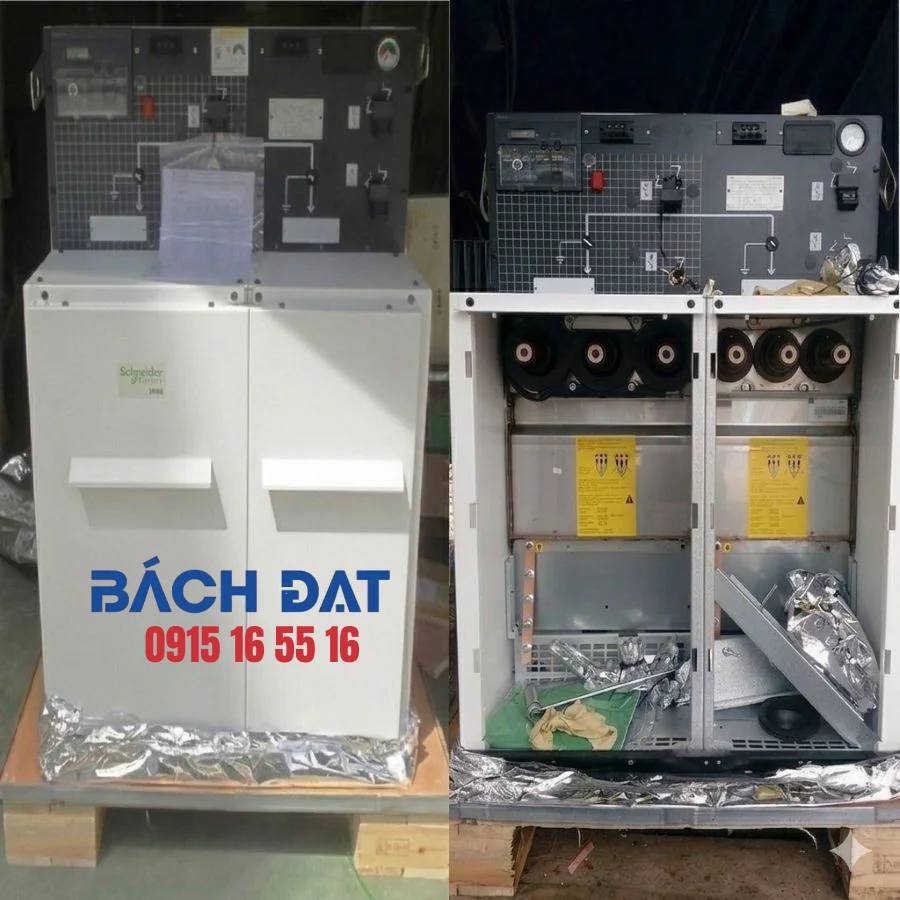

Tủ RMU Schneider 2 ngăn RM6, LE-DI 630A 20kA/3s 24kV

Tủ Trung Thế Schneider RM6 LE-DI: 24kV 630A 20kA/3s – Mở Rộng Bên Trái

Tủ RMU Schneider RM6 LE-DI là cấu hình tủ trung thế 2 ngăn chuyên dụng, kết hợp giữa ngăn cầu dao phụ tải đầu vào và ngăn máy cắt bảo vệ máy biến áp.

Điểm khác biệt lớn nhất của mã LE-DI chính là thiết kế có khả năng mở rộng về phía bên trái (Left Extensible), mang lại sự linh hoạt tối đa cho việc nâng cấp hệ thống điện mà vẫn đảm bảo tiêu chuẩn an toàn khắt khe nhất.

Chi tiết cấu hình ngăn tủ RM6 LE-DI

Tủ trung thế được tích hợp 02 ngăn chức năng cơ bản trong môi trường cách điện khí SF6 bọc kín:

• Ngăn I (LBS): Ngăn cầu dao phụ tải 630A, dùng cho cáp nguồn đến hoặc đi.

• Ngăn D (Máy cắt): Ngăn máy cắt 200A đầu ra để bảo vệ máy biến áp (MBA).

• Hệ thống bảo vệ: Trang bị Relay VIP45 – dòng rơ le tự cấp nguồn, không cần nguồn phụ, giúp bảo vệ quá tải và ngắn mạch một cách chính xác và tin cậy.

Thông số kỹ thuật vượt trội

Sản phẩm đáp ứng các yêu cầu vận hành khắc nghiệt trong mạng lưới điện 22kV và 24kV:

• Điện áp định mức: 24kV.

• Dòng điện định mức: 630A (ngăn I) và 200A (ngăn D).

• Dòng cắt ngắn mạch: 20kA/3s (Khả năng chịu dòng ngắn mạch lên tới 3 giây, cao hơn so với loại 1s thông thường, giúp tăng độ bền và tính an toàn cho hệ thống).

• Khả năng mở rộng: Mở rộng về phía bên trái (Ký hiệu L trong LE).

• Tiêu chuẩn cách điện: Khí SF6 bọc kín hoàn toàn (IP67).

Ưu điểm của giải pháp sử dụng ngăn D và Relay VIP45

So với cấu hình sử dụng cầu chì (ngăn Q), cấu hình LE-DI sử dụng máy cắt (ngăn D) sở hữu nhiều lợi thế:

• Bảo vệ chính xác: Relay VIP45 giúp phối hợp bảo vệ tốt hơn, tránh tình trạng nhảy nhầm hoặc nổ cầu chì gây gián đoạn điện.

• Phù hợp MBA công suất lớn: Đặc biệt tối ưu cho các máy biến áp có công suất lớn hoặc yêu cầu khắt khe về bảo vệ rơ le.

• Tiết kiệm không gian: Dù có khả năng mở rộng, tủ RM6 vẫn giữ được kích thước nhỏ gọn, phù hợp cho cả trạm Kiosk và trạm xây.

Ứng dụng thực tế

Tủ RM6 LE-DI 24kV 20kA/3s thường được lắp đặt tại:

• Các nhà máy công nghiệp có nhu cầu mở rộng quy mô sản xuất trong tương lai.

• Tòa nhà cao tầng, trung tâm thương mại sử dụng trạm biến áp trung thế.

• Hệ thống điện lực khu vực yêu cầu dòng cắt ngắn mạch cao (20kA/3s).
