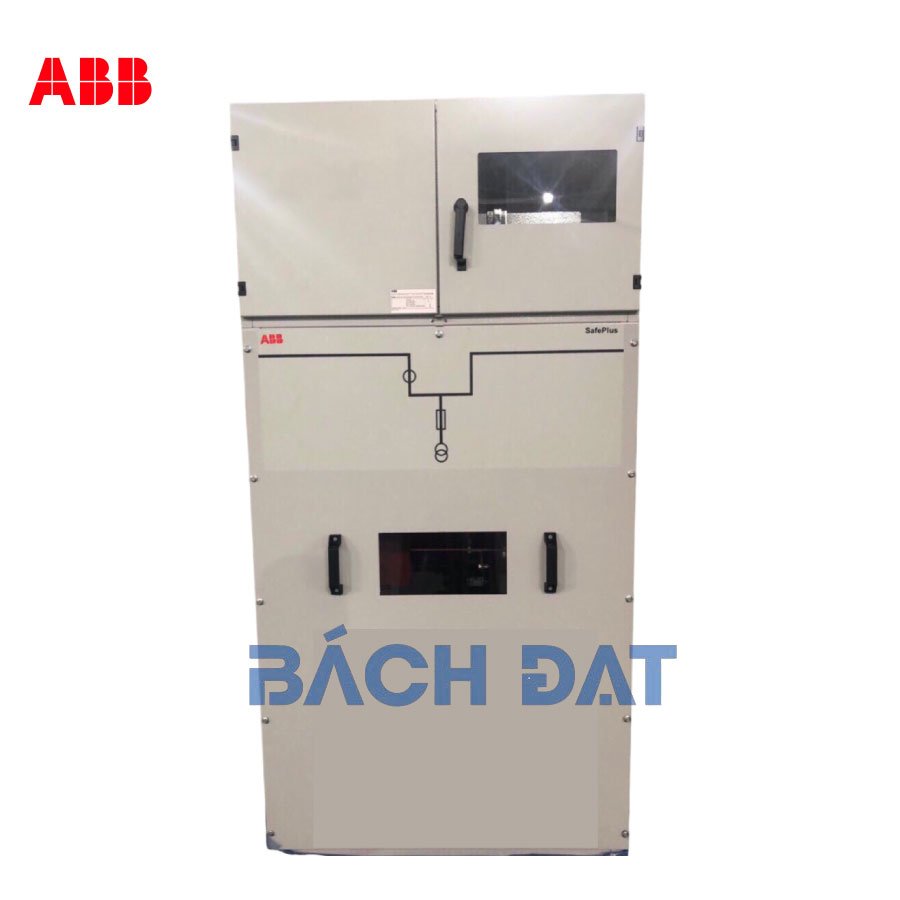

Tủ trung thế RMU ABB SafePlus M 630A-24kV 21/3s

Tổng quan về tủ trung thế SafePlus ngăn M

Tủ trung thế SafePlus =M=24 là module đo lường (Metering module) được thiết kế chuyên biệt để lắp đặt các thiết bị đo đếm điện năng ở cấp điện áp trung thế. Điểm nổi bật nhất của cấu hình ngăn M chính là khả năng mở rộng linh hoạt về cả hai phía, cho phép ghép nối dễ dàng với các ngăn chức năng khác như ngăn C (dao cắt tải), ngăn V (máy cắt) hoặc ngăn F (dao cắt tải kết hợp cầu chì) để tạo thành một hệ thống RMU hoàn chỉnh.

Với mã sản phẩm chuẩn =M=24, thiết bị đảm bảo tính đồng bộ cao trong các hệ thống điện phân phối trung thế 24kV, đáp ứng các yêu cầu khắt khe về đo lường thương mại và giám sát tải.

Thông số kỹ thuật ấn tượng

Ngăn M sở hữu các thông số vận hành mạnh mẽ, đảm bảo tính ổn định và độ bền cao trong suốt quá trình sử dụng:

• Điện áp làm việc: 24kV.

• Dòng điện định mức: 630A.

• Khả năng chịu dòng ngắn mạch: 21kA trong vòng 3 giây.

• Khả năng tương thích: Tích hợp hoàn hảo vào dãy sản phẩm SafePlus của ABB.

Hệ thống đấu nối và bảo vệ mạch thứ cấp

Bên trong ngăn M được trang bị hệ thống terminal chuyên dụng cho các đấu nối thứ cấp của biến điện áp (TU/PT) và biến dòng điện (TI/CT). Để đảm bảo an toàn cho các thiết bị đo lường nhạy cảm, ABB tích hợp các cấp bảo vệ đa lớp:

• MCB 3 cực: Dùng để bảo vệ cho cuộn điện áp đo lường, ngăn chặn các sự cố quá tải hoặc ngắn mạch trong mạch đo.

• MCB 1 cực: Dành riêng cho cuộn điện áp bảo vệ chạm đất.

• Điện trở triệt tiêu cộng hưởng: Được trang bị cho cuộn bảo vệ chạm đất tam giác mở, giúp loại bỏ hiện tượng cộng hưởng sắt từ, bảo vệ thiết bị trước các xung điện áp không mong muốn.

Thiết kế tối ưu cho lắp đặt điện kế kWh

Ngăn M của SafePlus được tính toán kỹ lưỡng về mặt không gian để bố trí điện kế (công tơ) kWh. Khoang chứa được thiết kế khoa học, giúp việc lắp đặt, kiểm định và đọc chỉ số điện năng trở nên thuận tiện hơn bao giờ hết. Các dây dẫn tín hiệu từ biến dòng và biến áp được đưa về các terminal tập trung, giúp hệ thống dây đấu nối luôn gọn gàng và dễ dàng bảo trì.

Khả năng mở rộng và linh hoạt trong lắp đặt

Khác với các cấu hình tủ Compact cố định, ngăn M đóng vai trò là một module độc lập có thể mở rộng về hai phía. Điều này mang lại lợi thế cực lớn cho các chủ đầu tư khi muốn nâng cấp hoặc thay đổi cấu hình trạm điện trong tương lai mà không cần thay thế toàn bộ hệ thống tủ hiện hữu. Cấu trúc cơ khí chính xác của ABB đảm bảo các mối nối thanh cái giữa ngăn M và các ngăn kế cận luôn kín khít và an toàn.

Tại sao nên chọn mua tủ RMU ABB tại Bách Đạt

Bách Đạt là đối tác tin cậy chuyên phân phối các dòng tủ RMU ABB SafePlus chính hãng tại Việt Nam. Khi lựa chọn ngăn đo lường M tại Bách Đạt, quý khách hàng sẽ nhận được:

• Sản phẩm đạt chuẩn quốc tế với đầy đủ giấy tờ CO, CQ từ nhà sản xuất.

• Tư vấn kỹ thuật chuyên sâu về cách phối hợp giữa ngăn đo lường và rơ-le bảo vệ.

• Dịch vụ hậu mãi chu đáo, hỗ trợ hướng dẫn lắp đặt và đấu nối tại công trình.

Liên hệ ngay với Bách Đạt để được hỗ trợ báo giá và giải đáp mọi thắc mắc về kỹ thuật cho dự án của bạn!

Catalogue tủ RMU ABB

Catalogue tủ RMU ABB là tài liệu cung cấp thông tin và thông số tủ RMU ABB. Tài liệu phục vụ mục đích tham khảo.

Xem và tải xuống: TẠI ĐÂY
