Tủ RMU CHINT NG7-24 Ngăn D 20kA/3s 630A

Tủ Trung Thế RMU CHINT NG7-24 Ngăn D – Giải Pháp Kết Nối Cáp Chuyên Dụng

Tủ trung thế RMU CHINT NG7-24 Ngăn D (Unit D) là dòng tủ mạng vòng RMU được thiết kế tối ưu cho nhiệm vụ đấu nối trực tiếp các tuyến cáp trung thế vào và ra khỏi hệ thống. Với sự bền bỉ đặc trưng từ thương hiệu CHINT và khả năng chịu dòng ngắn mạch ấn tượng 20kA/3s, sản phẩm này là thành phần không thể thiếu trong các trạm biến áp Kiosk và lưới điện đô thị.

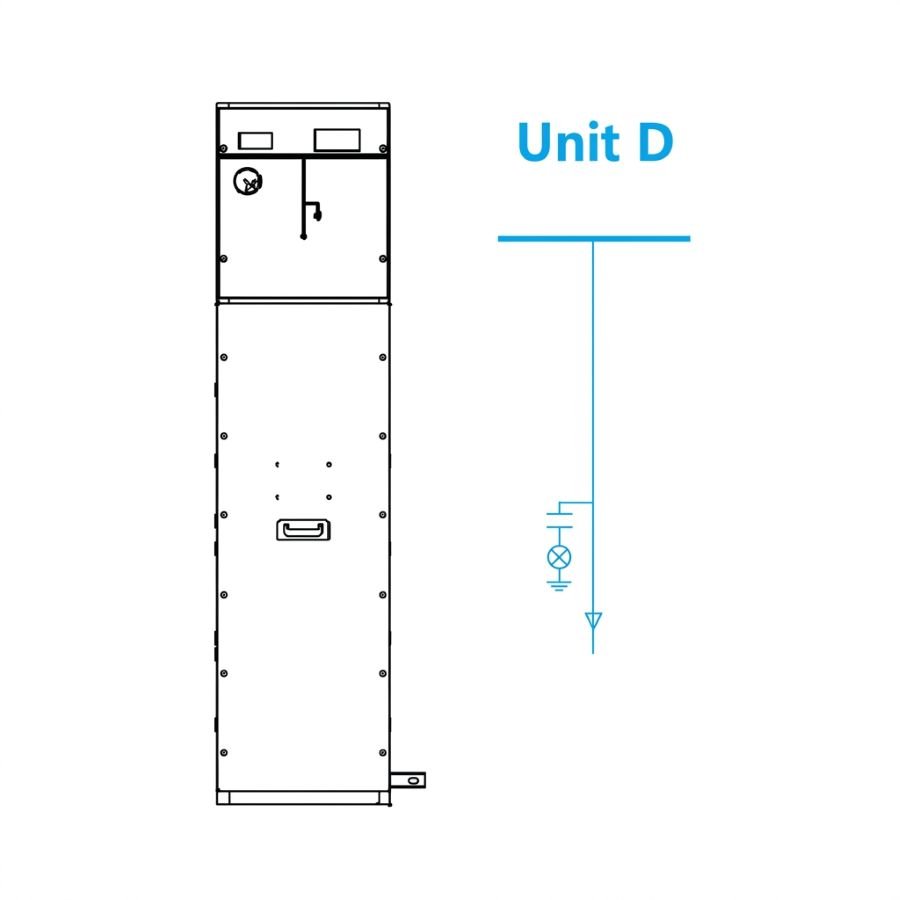

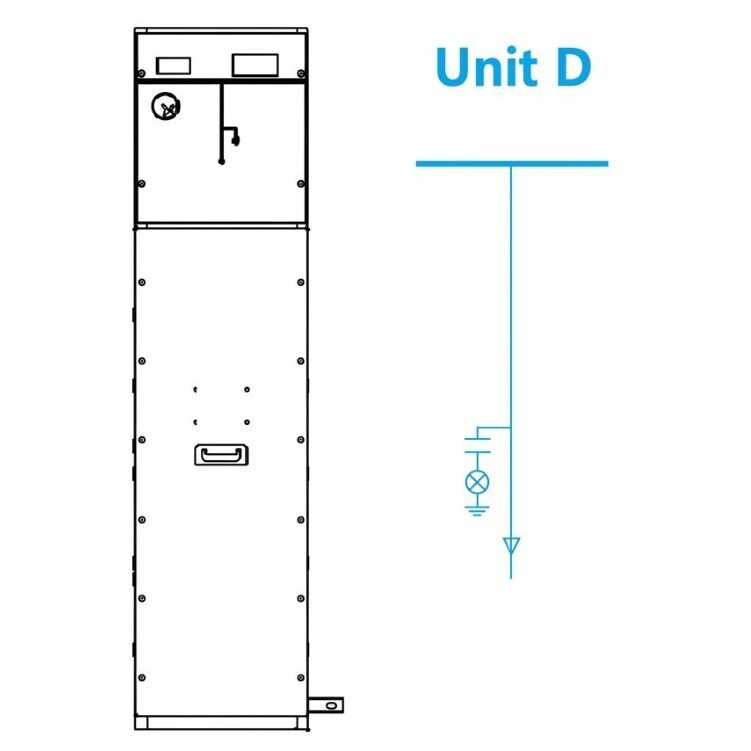

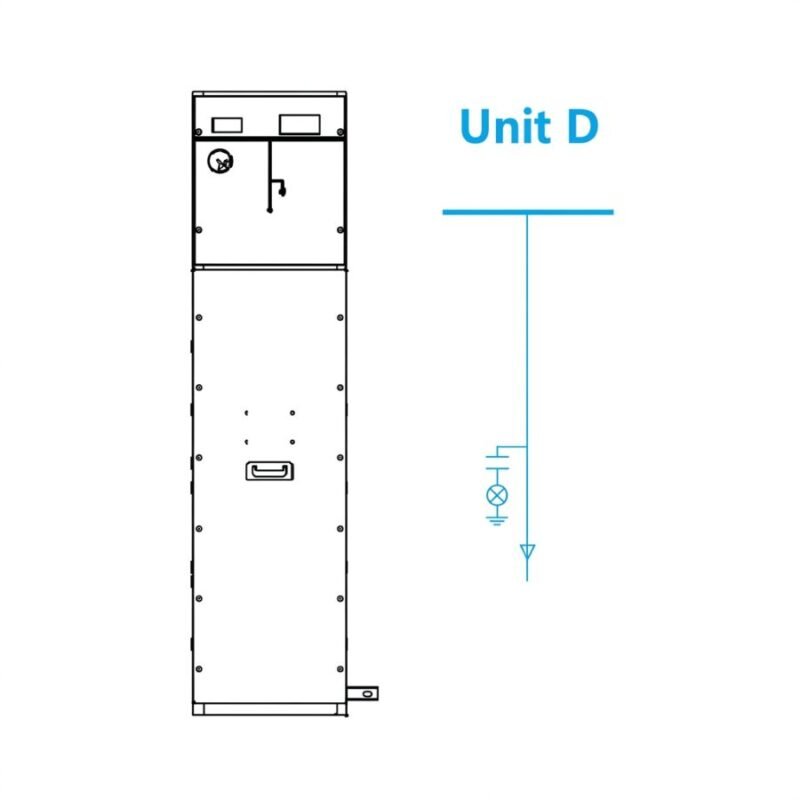

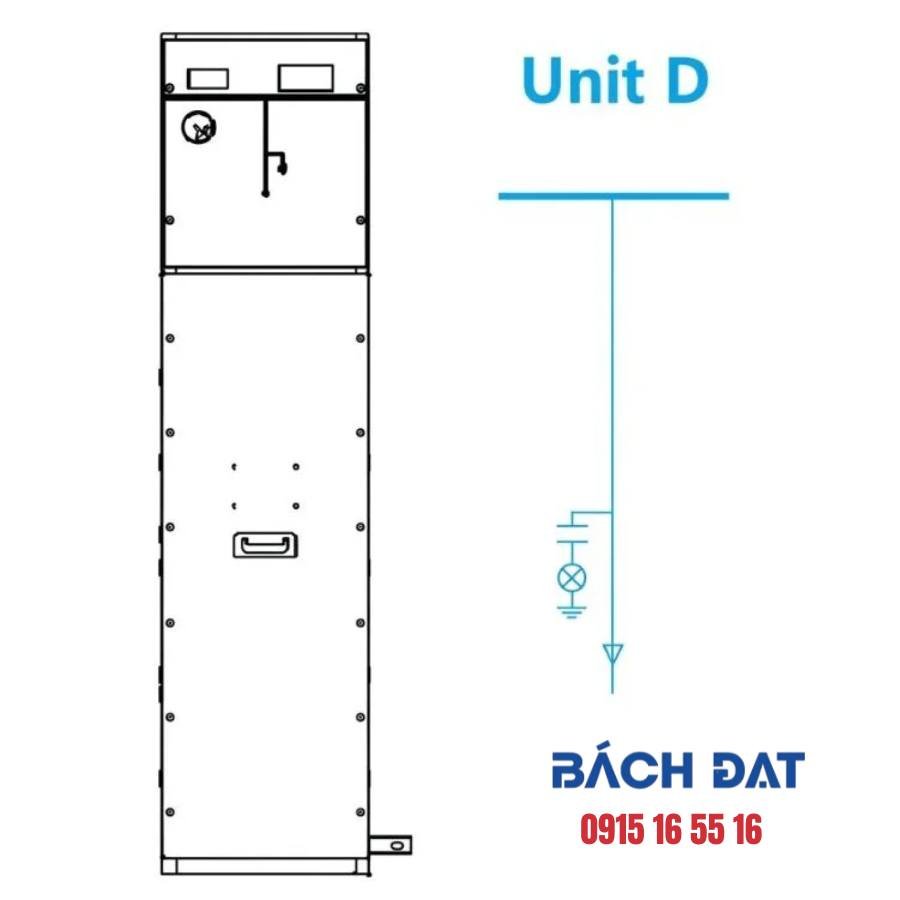

Ngăn D (Unit D) là gì?

Trong hệ thống tủ RMU NG7-24, Ngăn D đóng vai trò là ngăn kết nối cáp (Cable Connection Unit). Đặc điểm chính của ngăn này là:

• Không trang bị thiết bị đóng cắt (như máy cắt hay dao cắt tải).

• Cho phép đấu nối trực tiếp cáp vào thanh cái chính.

• Thiết kế linh hoạt để mở rộng hoặc kết nối các lộ cáp đi/đến một cách nhanh chóng.

Thông số kỹ thuật chi tiết

Sản phẩm tuân thủ các tiêu chuẩn kỹ thuật khắt khe, đảm bảo vận hành an toàn trong môi trường lưới điện 24kV:

• Dòng điện định mức: 630A.

• Khả năng chịu dòng ngắn mạch: 20kA/3s.

• Kích thước tiêu chuẩn: 375x750x1600 mm

• Môi trường cách điện: Khí SF6.

Cấu tạo cơ bản của Tủ CHINT NG7-24 Ngăn D

Tủ được tích hợp đầy đủ các phụ kiện giám sát và an toàn tiêu chuẩn:

• Thanh cái (Busbar): 630A bằng đồng nguyên chất, khả năng dẫn điện và chịu tải vượt trội.

• Hệ thống hiển thị trạng thái: Bao gồm bộ hiển thị trạng thái có điện tích hợp lỗ thử pha và đèn chỉ thị (Live Display) kèm tiếp điểm phụ 1NO để truyền tín hiệu về trung tâm điều khiển.

• Đồng hồ đo mật độ khí (Density Meter): Giúp kiểm soát áp suất khí SF6 bên trong ngăn tủ, đảm bảo an toàn vận hành.

• Vỏ tủ (Enclosure): Chế tạo từ thép mạ kẽm hoặc thép không gỉ, sơn tĩnh điện chịu được môi trường khắc nghiệt.

• Thanh tiếp địa (Earthing Bar): Đảm bảo an toàn tuyệt đối cho kỹ thuật viên khi thao tác bảo trì.

Ưu điểm nổi bật của dòng NG7-24

1. Thiết kế Module hóa: Dễ dàng ghép nối với các ngăn L (Dao cắt tải) hoặc ngăn V (Máy cắt) để tạo thành dãy tủ RMU hoàn chỉnh theo yêu cầu dự án.

2. Kích thước siêu gọn: Chiều rộng chỉ 375mm giúp tối ưu không gian trong các trạm Kiosk hoặc phòng điện tòa nhà.

3. Độ tin cậy cao: Thương hiệu CHINT đạt các chứng chỉ quốc tế, giúp giảm thiểu chi phí bảo trì và thay thế.
