Tủ RMU CHINT NG7-24 Ngăn C (LBS) 630A 20kA/3s

Tủ Trung Thế RMU CHINT NG7-24 Ngăn C – Dao Cắt Tải LBS An Toàn, Linh Hoạt

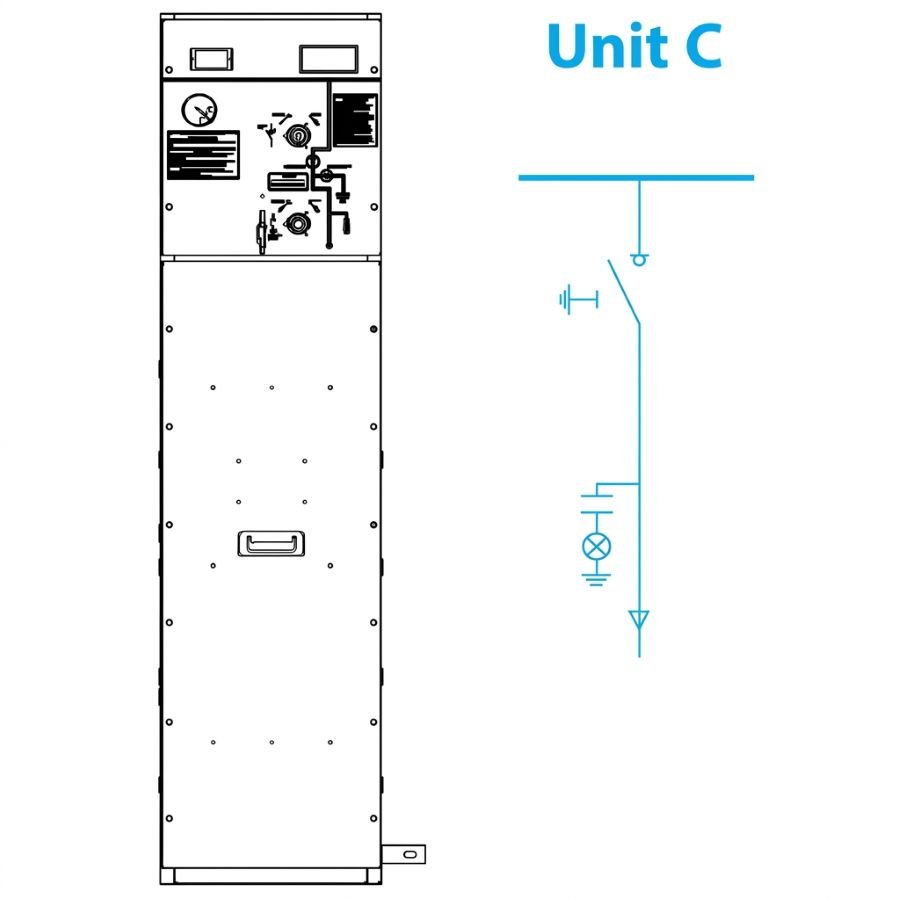

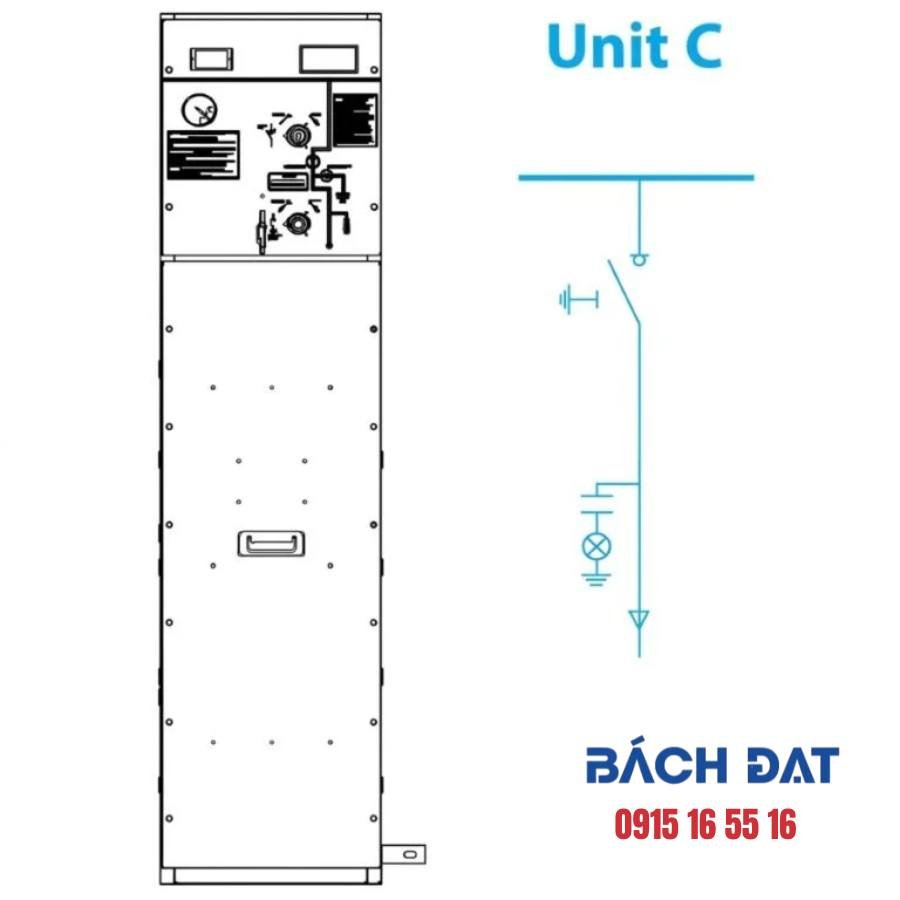

Tủ trung thế RMU CHINT NG7-24 Ngăn C (Unit C) là ngăn dao cắt tải (Load Break Switch – LBS) chuyên dụng trong hệ thống lưới điện trung thế 24kV. Với thiết kế 3 vị trí vận hành thông minh và khả năng chịu dòng ngắn mạch 20kA/3s, ngăn C đóng vai trò then chốt trong việc điều khiển, phân nhánh và bảo vệ mạch vòng (Ring Main Unit).

Chức năng vận hành ưu việt của Ngăn C

Ngăn C được trang bị dao cắt tải cách điện khí SF6 với 3 vị trí làm việc rõ ràng, đảm bảo an toàn tuyệt đối cho người vận hành:

• Vị trí Đóng (Closed): Kết nối thông suốt mạch điện.

• Vị trí Mở (Open): Ngắt mạch điện an toàn.

• Vị trí Nối đất (Earthed): Đảm bảo an toàn khi bảo trì, sửa chữa tuyến cáp.

Thông số kỹ thuật tiêu chuẩn

• Model: NG7-24 (Unit C).

• Dòng điện định mức: 630A.

• Dòng ngắn mạch: 20kA/3s

• Kích thước tủ: 375x750x1600mm

• Loại đầu xuyên: Bushing loại C (Type C) tiêu chuẩn.

Cấu tạo và Phụ kiện đi kèm

Tủ RMU CHINT ngăn C được trang bị đồng bộ các phụ kiện cao cấp:

• Sơ đồ mô phỏng (Mimic Diagram): Hiển thị trực quan trạng thái đóng/cắt ngay mặt trước tủ.

• Bộ hiển thị có điện (Live Display): Tích hợp 1 tiếp điểm phụ NO để kết nối hệ thống giám sát từ xa.

• Đồng hồ đo mật độ khí (Density Meter): Theo dõi áp suất SF6 giúp duy trì khả năng cách điện tối ưu.

• Tay thao tác (Operating Handle): Thiết kế chuẩn kỹ thuật, giúp việc đóng cắt nhẹ nhàng và chính xác.

• Vỏ tủ & Thanh tiếp địa: Kết cấu vững chắc, chịu được môi trường nhiệt đới hóa, đảm bảo an toàn điện.

Ưu điểm nổi bật của Ngăn C CHINT NG7-24

• Điều khiển mạch vòng linh hoạt: Phù hợp cho việc đấu nối, phân đoạn tuyến cáp vào/ra trong hệ thống mạch vòng (Ring Loop).

• Thiết kế Module hóa: Dễ dàng ghép nối với ngăn cáp (Ngăn D) hoặc ngăn máy cắt bảo vệ biến áp (Ngăn V).

• Tiết kiệm diện tích: Chiều rộng chỉ 375mm, cực kỳ tối ưu cho các trạm biến áp xây sẵn hoặc trạm Kios.

BÁCH ĐẠT – ĐƠN VỊ CUNG CẤP TỦ RMU CHINT CHÍNH HÃNG

Bách Đạt là đối tác tin cậy chuyên phân phối Tủ trung thế RMU CHINT và các loại vật tư trung hạ thế chất lượng cao. Với đội ngũ kỹ thuật giàu kinh nghiệm, chúng tôi cam kết:

• Sản phẩm chính hãng 100%, đầy đủ CO/CQ.

• Hỗ trợ tư vấn giải pháp lắp đặt và thi công trạm biến áp trọn gói.

• Giá thành cạnh tranh và chế độ bảo hành dài hạn.
