Tủ trung thế RMU ABB SafePlus C 630A-24kV 21/3s

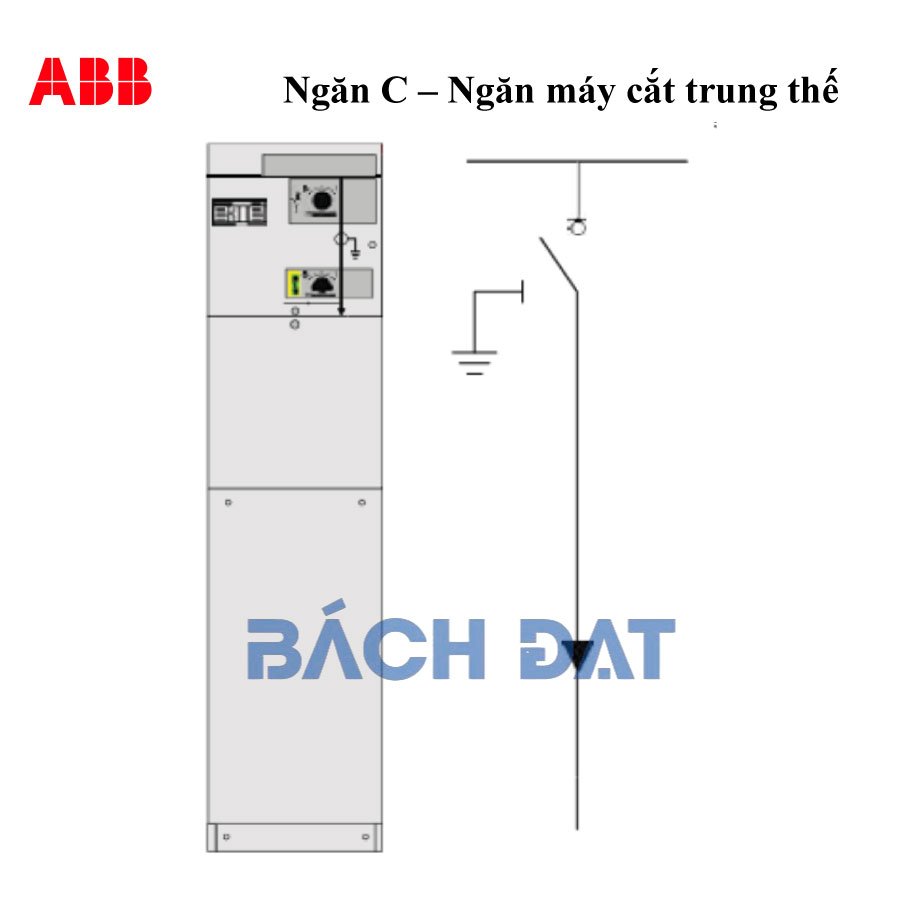

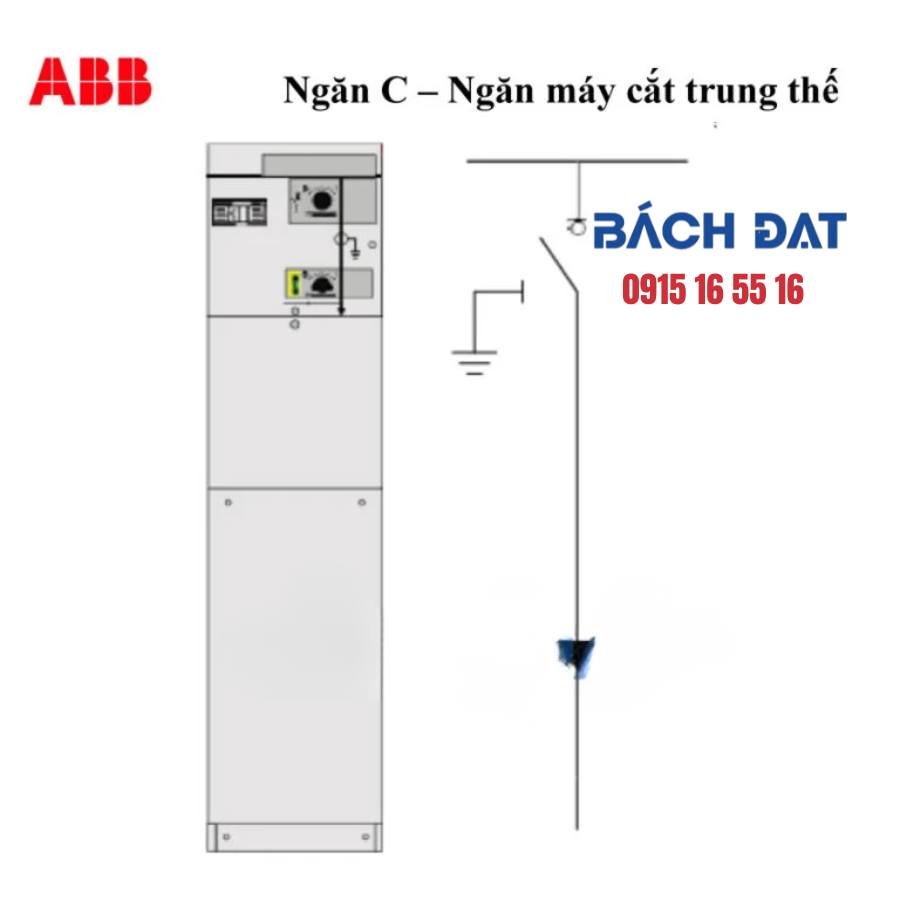

Tổng quan về tủ trung thế RMU ABB SafePlus ngăn C

Tủ RMU ABB SafePlus ngăn C (Cable switch module) là cấu hình ngăn dao cắt tải phổ biến, đóng vai trò quan trọng trong việc kết nối và bảo vệ các tuyến cáp ngầm trung thế. Thiết bị được thiết kế theo dạng tủ kín hoàn toàn, phù hợp cho các trạm biến áp trong nhà, trạm ki-ốt và các khu vực có diện tích hạn chế.

Sự kết hợp giữa công nghệ cách điện khí SF6 và cấu trúc cơ khí chính xác của ABB giúp ngăn C trở thành lựa chọn hàng đầu cho các hệ thống lưới điện đòi hỏi độ tin cậy và tính ổn định cao.

Công nghệ cách điện SF6 và tiêu chuẩn bảo vệ IP67

Toàn bộ phần mang điện của tủ RMU ABB SafePlus ngăn C được đặt trong bình thép không gỉ hàn kín, nạp khí SF6. Thiết kế này giúp thiết bị đạt cấp bảo vệ IP67, ngăn chặn hoàn toàn sự xâm nhập của bụi bẩn, độ ẩm và các tác nhân gây ăn mòn từ môi trường bên ngoài. Nhờ đó, tủ có khả năng vận hành bền bỉ mà không cần bảo trì bộ phận cắt tải trong suốt vòng đời sản phẩm.

Cơ cấu dao cắt tải ba vị trí linh hoạt

Ngăn C được trang bị dao cắt tải với ba vị trí vận hành rõ ràng: Đóng – Mở – Tiếp đất. Cơ cấu này không chỉ giúp đơn giản hóa việc thao tác mà còn tăng cường mức độ an toàn cho kỹ thuật viên. Trạng thái thực tế của dao cắt tải và dao tiếp địa luôn được hiển thị trực quan thông qua bộ chỉ thị vị trí ở mặt trước tủ, giúp loại bỏ các sai sót trong quá trình vận hành.

Bộ truyền động cơ khí thiết kế hai trục riêng biệt

Điểm khác biệt trong vận hành của ngăn C chính là bộ truyền động cơ khí được thiết kế hai trục độc lập. Việc tách biệt trục vận hành cho dao cắt tải và dao tiếp địa giúp quá trình thao tác trở nên chuẩn xác hơn, giảm thiểu rủi ro vận hành nhầm và tăng độ bền cho các chi tiết cơ khí bên trong.

Hệ thống đầu sứ xuyên Bushing và thanh cái định mức 630A

Thiết bị sử dụng hệ thống đầu sứ xuyên Bushing 630A loại C (serial 400), phù hợp với hầu hết các loại đầu cáp T-Plug thông dụng trên thị trường. Đi kèm với đó là hệ thống thanh cái dẫn điện định mức 630A, đảm bảo khả năng truyền tải công suất lớn và chịu đựng được dòng ngắn mạch lên đến 21kA trong vòng 3 giây.

Tính năng liên động an toàn và đèn báo pha

An toàn là ưu tiên hàng đầu trong thiết kế của ABB SafePlus. Ngăn C tích hợp hệ thống khóa liên động cơ khí chặt chẽ giữa cánh cửa khoang cáp và dao tiếp địa. Người vận hành chỉ có thể mở cửa khoang cáp khi dao tiếp địa đã ở trạng thái đóng, đảm bảo an toàn tuyệt đối khi kiểm tra cáp.

Ngoài ra, hệ thống đèn báo pha (VPIS) được trang bị sẵn, giúp kiểm tra tình trạng có điện của các pha một cách nhanh chóng và trực quan mà không cần dùng đến thiết bị đo chuyên dụng.

Tại sao nên chọn mua tủ RMU ABB tại Bách Đạt

Bách Đạt là đơn vị uy tín chuyên cung cấp các thiết bị điện trung thế chính hãng từ ABB. Chúng tôi cam kết mang đến cho khách hàng những sản phẩm đạt chuẩn chất lượng với đầy đủ chứng nhận CO, CQ.

Với đội ngũ kỹ thuật giàu kinh nghiệm, Bách Đạt không chỉ cung cấp thiết bị mà còn tư vấn giải pháp tối ưu cho trạm biến áp của bạn, đảm bảo tiến độ thi công và hiệu quả vận hành lâu dài.

Catalogue tủ RMU ABB

Catalogue tủ RMU ABB là tài liệu cung cấp thông tin và thông số tủ RMU ABB. Tài liệu phục vụ mục đích tham khảo.

Xem và tải xuống: TẠI ĐÂY
