Tủ RMU CHINT NG7-24 Ngăn V 20kA/3s – Máy Cắt Chân Không

Tủ Trung Thế RMU CHINT NG7-24 Ngăn V – Máy Cắt Chân Không Bảo Vệ Toàn Diện

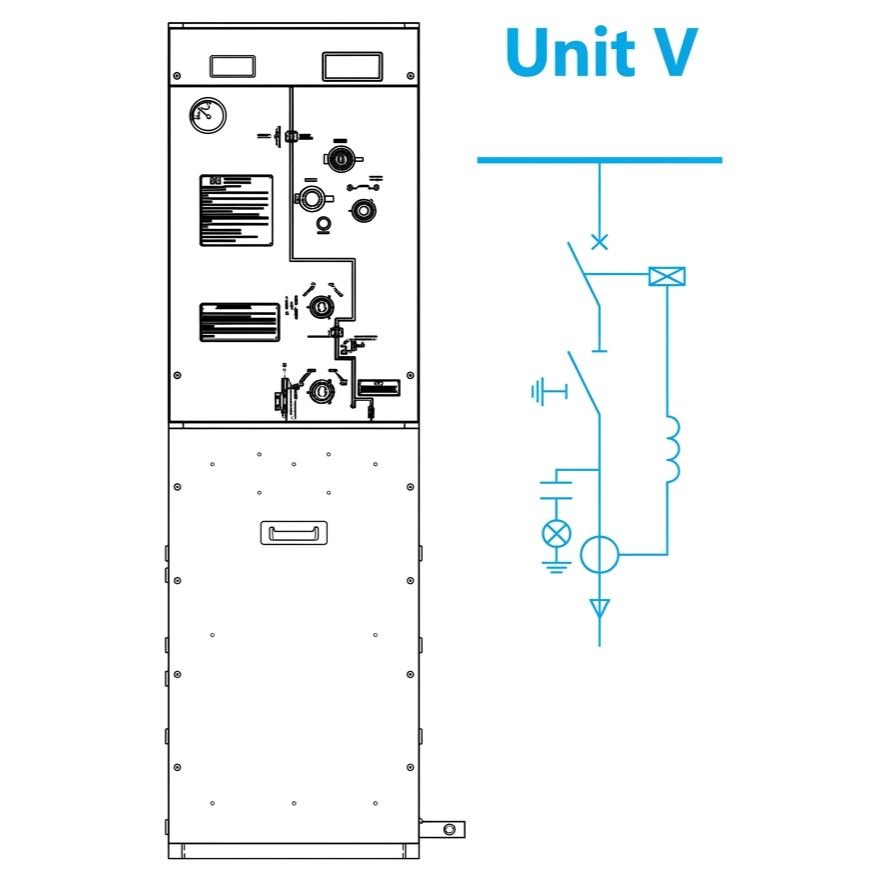

Tủ trung thế RMU CHINT NG7-24 Ngăn V (Unit V) là giải pháp bảo vệ cao cấp nhất trong dòng tủ mạng vòng RMU của CHINT. Sự kết hợp giữa máy cắt chân không (VCB) và dao cách ly 3 vị trí giúp ngăn V trở thành “lá chắn thép” trong việc điều khiển, đấu nối và bảo vệ các tuyến cáp hoặc phụ tải công suất lớn trước mọi sự cố điện.

Khả năng bảo vệ thông minh và tin cậy

Ngăn V được thiết kế để xử lý những nhiệm vụ phức tạp nhất trong hệ thống điện 24kV:

• Máy cắt chân không (VCB): Thực hiện đóng/cắt dòng tải và dòng sự cố một cách chính xác, an toàn tuyệt đối.

• Cơ chế liên động cơ khí: Đảm bảo an toàn vận hành tối đa – Dao cách ly 3 vị trí chỉ có thể thao tác khi máy cắt đang ở trạng thái mở, loại bỏ hoàn toàn các sai sót do yếu tố con người.

• Hệ thống bảo vệ kỹ thuật số: Ngăn V có khả năng trang bị thêm biến dòng (CT) và rơle bảo vệ số, giúp phát hiện và cách ly sự cố nhanh chóng.

Thông số kỹ thuật chi tiết

• Thương hiệu: CHINT (Dòng NG7-24).

• Dòng điện định mức: 630A.

• Khả năng chịu dòng ngắn mạch: 20kA/3s.

• Kích thước tủ: 420x750x1600 mm.

• Cơ cấu vận hành: Máy cắt chân không tích hợp cuộn đóng và cuộn cắt điện.

• Đầu xuyên cáp: Loại C (Type C) tiêu chuẩn quốc tế.

Cấu tạo và trang bị đồng bộ

Ngăn V CHINT NG7-24 được trang bị tận răng các linh kiện hiện đại:

• Núm điều khiển đóng/cắt: Cho phép thao tác vận hành máy cắt dễ dàng ngay mặt trước tủ.

• Sơ đồ mô phỏng (Mimic Diagram): Chỉ thị rõ ràng trạng thái đóng/cắt của máy cắt và dao cách ly.

• Hệ thống giám sát: Đồng hồ đo mật độ khí SF6 và bộ hiển thị có điện (kèm tiếp điểm phụ NO) giúp theo dõi tình trạng tủ liên tục.

• Tay thao tác đa năng: Bao gồm cả tay nạp lò xo cho máy cắt, đảm bảo sẵn sàng vận hành trong mọi tình huống.

• Vỏ tủ & Tiếp địa: Thiết kế vững chắc, chống ăn mòn, đảm bảo tuổi thọ thiết bị trên 20 năm.

Ứng dụng tiêu biểu

Ngăn V thường được ưu tiên sử dụng tại:

• Đầu vào/ra của các lộ cáp chính cần bảo vệ máy cắt.

• Bảo vệ các máy biến áp công suất lớn trong khu công nghiệp.

• Hệ thống điện yêu cầu khả năng đóng cắt lặp lại nhiều lần và tin cậy cao.
