TỦ TỤ BÙ CÔNG SUẤT PHẢN KHÁNG (TỦ BÙ COS\phi)

Giải pháp tối ưu hóa chất lượng điện năng – Triệt tiêu sản lượng vô công, tiết kiệm chi phí tiền điện tại Bách Đạt.

Trong các nhà máy sản xuất, tòa nhà văn phòng, khu trung tâm thương mại hay bất kỳ công trình nào sử dụng nhiều phụ tải cảm kháng (như động cơ, máy biến áp, hệ thống điều hòa chùm), việc kiểm soát hệ số công suất cos\phi là bài toán kinh tế hàng đầu.

Tủ tụ bù công suất phản kháng (Tủ bù cos\phi) chính là “vũ khí chiến lược” giúp doanh nghiệp nâng cao hiệu suất lưới điện, loại bỏ hoàn toàn tiền phạt công suất vô công từ ngành điện lực (EVN) và bảo vệ an toàn cho hệ thống thiết bị phía sau.

Tại Bách Đạt, chúng tôi thiết kế, sản xuất vỏ cơ khí và lắp ráp trọn gói các hệ thống tủ tụ bù hạ thế thông minh, tích hợp công nghệ lọc sóng hài tiên tiến nhất hiện nay.

Bản chất kỹ thuật: Tụ bù hạ thế là gì?

Về mặt vật lý, tụ bù hạ thế là một hệ thống gồm hai vật dẫn đặt gần nhau, được ngăn cách bởi một lớp cách điện (điện môi) đặc chủng. Thiết bị có đặc tính tích trữ và phóng năng lượng điện trường trong mạch điện.

Khả năng tích điện của tụ ở một hiệu điện thế nhất định được đặc trưng bởi đại lượng Điện dung (C), xác định bằng công thức kinh điển:

Trong đó:

• C: Điện dung của tụ bù (đơn vị Farad – F, thông thường là Microfarad).

• Q: Điện tích của tụ bù (đơn vị Coulomb – C).

• U: Hiệu điện thế giữa hai bản cực (đơn vị Volt – V).

Cấu tạo của lõi tụ bù chất lượng cao

Các dòng tụ bù hạ thế do Bách Đạt phân phối đều được chế tạo bằng công nghệ màng kim loại tự phục hồi (tụ khô) hoặc loại tụ giấy tẩm dầu đặc biệt (tụ dầu). Cấu trúc bao gồm các dải lá nhôm dài cuộn chặt, cách điện bằng màng mỏng Polymer ngâm dầu cách điện chuyên dụng. Toàn bộ lõi tụ được đặt trong một bình nhôm hoặc thép hàn kín tuyệt đối, hai đầu cực đấu nối được thiết kế cách điện an toàn đưa ra ngoài vỏ.

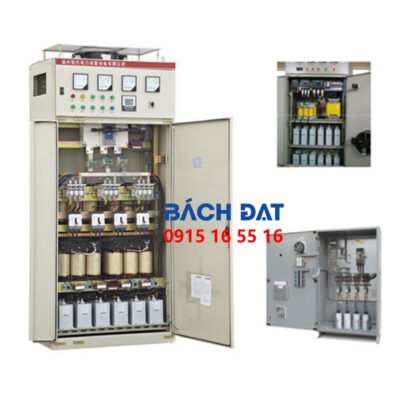

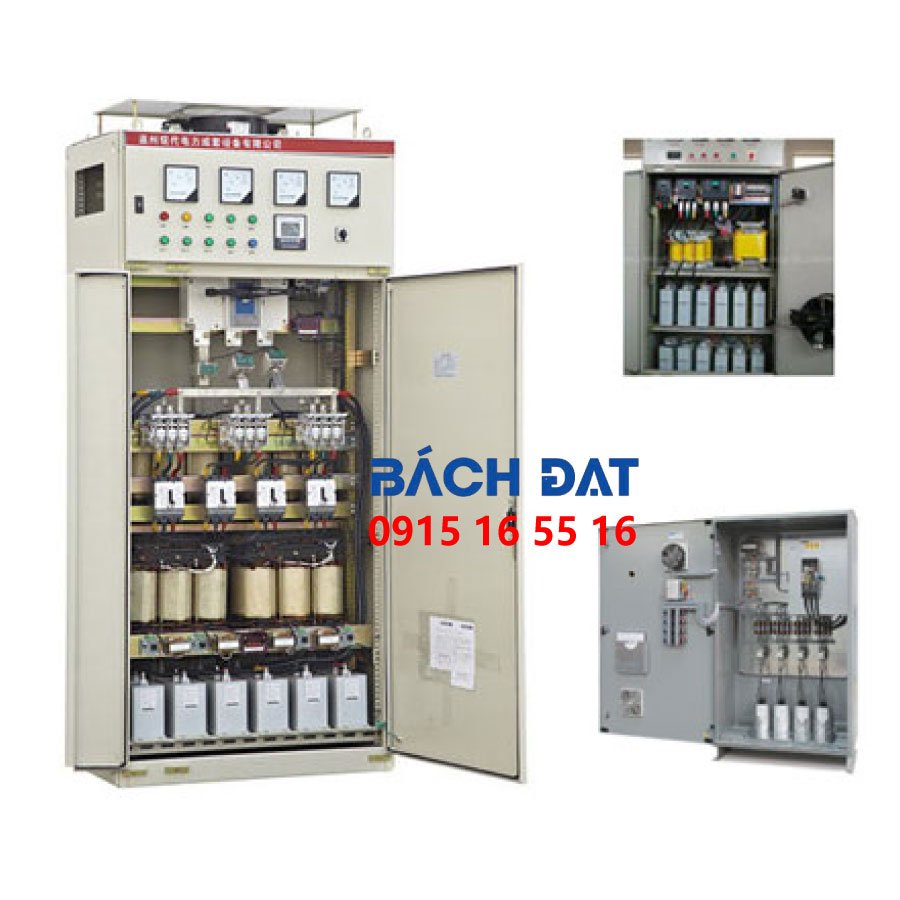

Cấu trúc Tủ tụ bù

Để một hệ thống tủ tụ bù vận hành tự động, chính xác và an toàn tuyệt đối trước các sự cố quá áp, ngắn mạch, Bách Đạt tích hợp đồng bộ các thành phần thiết bị cốt lõi bao gồm:

1. Bộ điều khiển tụ bù tự động: “Bộ não” sử dụng bộ vi xử lý thông minh để đo đạc liên tục hệ số cos\phi thực tế của lưới điện. Từ đó, tự động ra lệnh đóng/cắt từng cấp tụ bù phù hợp với sự thay đổi của phụ tải, đảm bảo hệ số cos\phi luôn duy trì ổn định ở mức mong muốn (thường từ 0.92 đến 0.98).

2. Tụ bù hạ thế (Tụ khô/Tụ dầu): Thiết bị chính chịu trách nhiệm sinh ra công suất phản kháng (kVAr) để bù lại lượng công suất vô công mà phụ tải tiêu thụ từ lưới.

3. Thiết bị đóng cắt chuyên dụng (Contactor tụ bù): Khác với Contactor thông thường, Contactor dùng cho tụ bù được trang bị thêm các điện trở xả và tiếp điểm phụ đóng trước nhằm dập tắt dòng điện đỉnh (Inrush Current) cực lớn xuất hiện tại thời điểm đóng tụ, bảo vệ tuổi thọ cho tụ bù.

4. Thiết bị bảo vệ ngắn mạch (MCCB / Cầu chì hạ thế): Đảm nhiệm chức năng cách ly và ngắt mạch tức thì khi có sự cố ngắn mạch ở từng nhánh tụ riêng biệt.

5. Cuộn kháng lọc sóng hài (Tùy chọn gia cường): Đối với các nhà máy có nhiều biến tần, lò luyện thép (lưới điện bị ô nhiễm sóng hài), Bách Đạt sẽ tính toán lắp thêm cuộn kháng (như cuộn kháng 7%, 14%) phối hợp với tụ bù để bảo vệ tụ không bị nổ, cháy hoặc quá nhiệt do hiện tượng cộng hưởng sóng hài gây ra.

6. Vỏ tủ điện tiêu chuẩn: Chế tạo bằng tôn dày từ 1.5mm – 2.0mm sơn tĩnh điện công nghiệp, có bố trí hệ thống quạt thông gió tản nhiệt cưỡng bức điều khiển bằng rơ le nhiệt độ để giữ cho khoang tủ luôn mát mẻ.

Lợi ích kinh tế và vận hành khi lắp đặt Tủ tụ bù Bách Đạt

Tại sao các nhà thầu lựa chọn giải pháp Tủ tụ bù từ Bách Đạt?

Bách Đạt mang lại sự an tâm tuyệt đối cho chủ đầu tư nhờ năng lực sản xuất và kỹ thuật vượt trội:

• Thiết bị chính hãng 100%: Phân phối các dòng tụ bù và bộ điều khiển từ các thương hiệu dẫn đầu thị trường như Mikro, Epcos, Samwha, Schneider, Nuintek… đầy đủ CO/CQ.

• Tính toán dung lượng bù chuẩn xác: Kỹ thuật viên của Bách Đạt hỗ trợ đo đạc sóng hài, phân tích biểu đồ phụ tải để đưa ra công suất bù tổng (kVAr) và phân chia các cấp bù tối ưu nhất cho nhà máy.

• Báo giá trực tiếp tại xưởng: Là đơn vị trực tiếp sản xuất vỏ cơ khí và lắp ráp đấu nối, chúng tôi tự tin mang đến mức giá sỉ cạnh tranh nhất cho các đơn vị xây lắp M&E.
