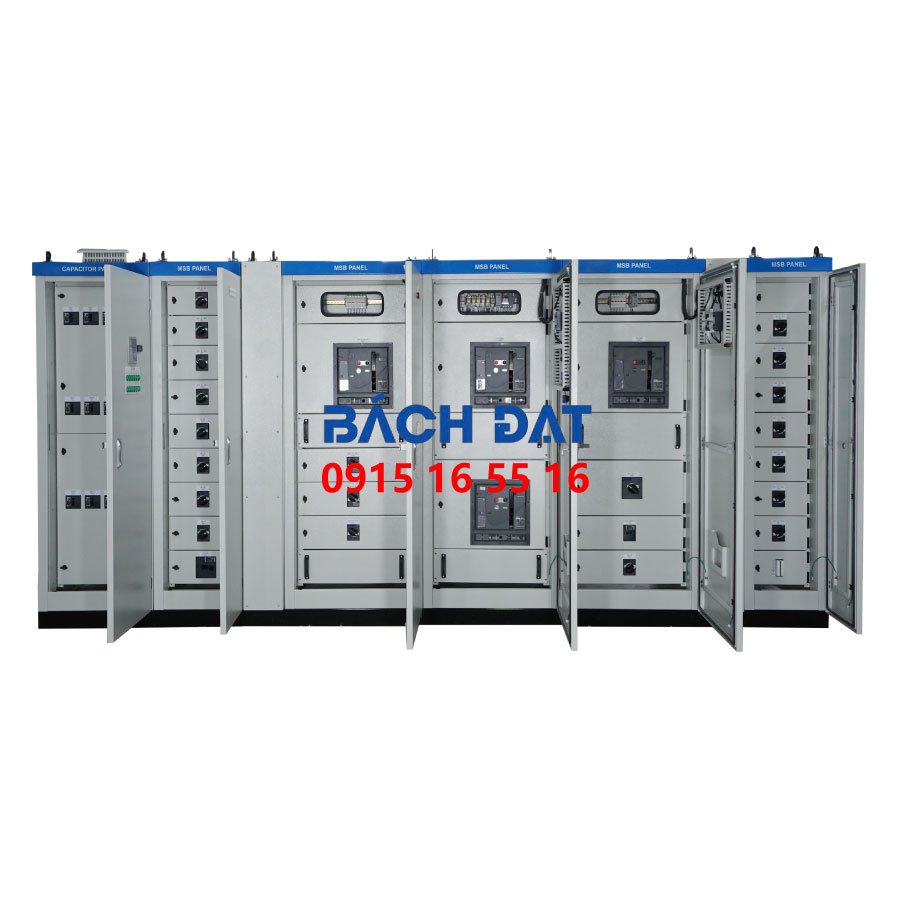

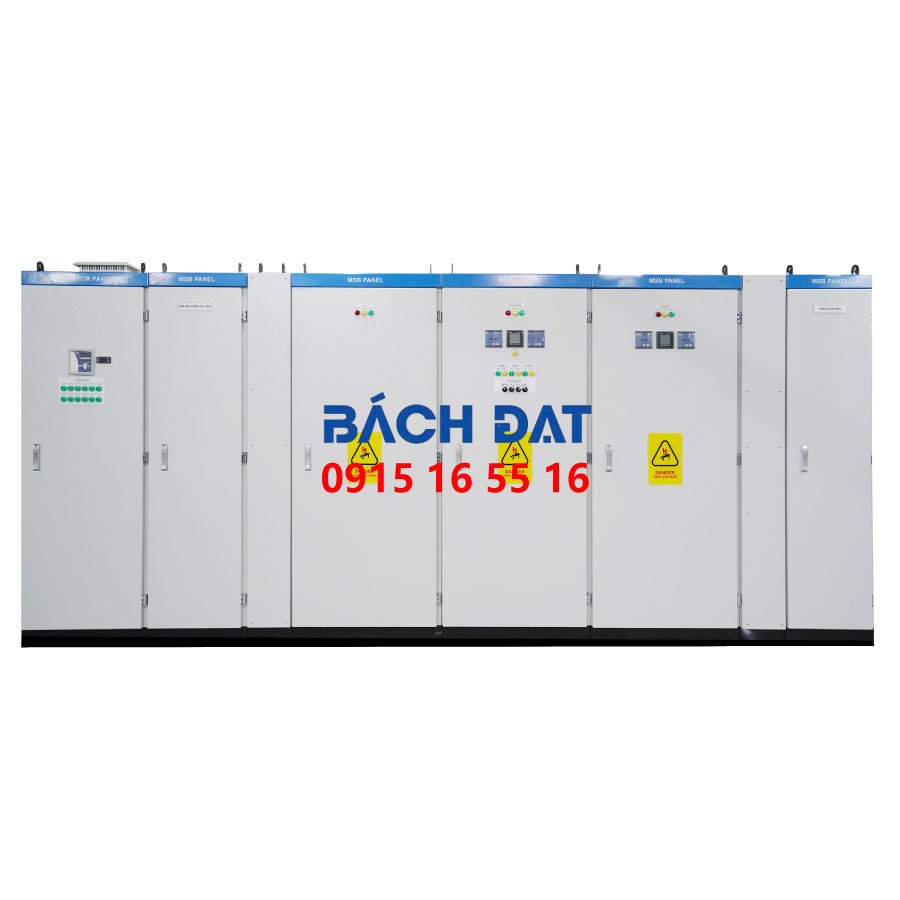

TỦ ĐIỆN PHÂN PHỐI TỔNG MSB (MAIN SWITCHBOARD)

Trọng tâm điều phối năng lượng hạ thế – Thiết kế dạng Module, bảo vệ đa tầng an toàn tại Bách Đạt.

Trong mọi công trình từ tòa nhà cao tầng, bệnh viện, trường học cho đến các nhà máy, khu công nghiệp quy mô lớn, Tủ điện phân phối tổng MSB (Main Switchboard) chính là “trái tim” của toàn bộ hệ thống điện hạ thế. Nằm ngay sau trạm biến áp trung thế và trước các tủ phân phối nhánh (DB), tủ MSB chịu trách nhiệm đóng cắt, phân phối và bảo vệ an toàn cho toàn bộ phụ tải điện phía sau.

Tại Bách Đạt, chúng tôi thiết kế, sản xuất và lắp ráp các hệ thống tủ điện tổng MSB đạt tiêu chuẩn quốc tế, giúp tối ưu hóa hiệu suất truyền tải và đảm bảo an toàn tuyệt đối cho công trình của bạn.

Cấu trúc và thành phần cốt lõi của Tủ điện MSB tại Bách Đạt

Để đảm bảo vận hành liên tục 24/7 dưới áp lực dòng tải lớn, tủ điện tổng MSB do Bách Đạt cung cấp được cấu thành từ những vật liệu và thiết bị phân khúc cao cấp nhất:

1. Vỏ tủ điện tiêu chuẩn công nghiệp cao

Vỏ tủ MSB được chế tạo cơ khí chính xác từ các vật liệu chịu lực như tôn sơn tĩnh điện, thép mạ kẽm hoặc Inox cao cấp. Độ dày vỏ tủ luôn đạt chuẩn quy định, đảm bảo độ bền cơ học cao, chống va đập và kháng ăn mòn trong môi trường công nghiệp. Tủ được thiết kế dạng cánh mở hai lớp hoặc một lớp tùy theo yêu cầu vận hành.

2. Thiết bị đóng cắt và bảo vệ đỉnh cao

Bách Đạt tích hợp đồng bộ các thiết bị đóng cắt, bảo vệ và điều khiển đến từ các thương hiệu toàn cầu như Schneider, ABB, LS, Siemens, Mitsubishi… bao gồm:

• ACB (Máy cắt không khí): Dành cho ngăn đầu vào (Incomer) từ máy biến áp với dòng định mức lớn.

• MCCB (Aptomat khối) / MCB (Aptomat tép): Dành cho các ngăn lộ ra (Feeder) cấp nguồn cho các khu vực hoặc tủ DB.

• Hệ thống thông minh phụ trợ: Contactor, Relay bảo vệ quá dòng/chạm đất, bộ chống sét lan truyền (SPD), đồng hồ đo đếm đa năng kỹ thuật số.

3. Hệ thống thanh cái đồng (Busbar) tối ưu

Hệ thống busbar chính và busbar nhánh được tính toán chính xác tuyệt đối theo dòng điện định mức và dòng ngắn mạch của hệ thống. Toàn bộ thanh cái đồng đều được mạ thiếc hoặc mạ bạc để gia tăng khả năng tiếp xúc dẫn điện, chống oxy hóa bề mặt và giảm thiểu tối đa tổn hao nhiệt lượng.

4. Ngăn thiết bị bố trí khoa học (Form tủ)

Các khoang chứa và gá đỡ thiết bị bên trong tủ MSB được phân chia khoa học (theo các tiêu chuẩn Form 1, Form 2a/2b, Form 3a/3b, Form 4a/4b). Thiết kế này giúp cô lập hoàn toàn sự cố giữa các ngăn lộ, dễ dàng cho công tác thao tác vận hành, bảo dưỡng, sửa chữa mà không cần cắt điện toàn trạm.

5. Cấp bảo vệ (IP) linh hoạt theo môi trường

Tủ điện MSB đạt cấp bảo vệ từ IP42 đến IP54 tùy thuộc vào vị trí lắp đặt:

• Trong nhà (IP42 – IP43): Thiết kế thoát nhiệt tự nhiên tốt, chống bụi và côn trùng xâm nhập.

• Ngoài trời (IP54): Thiết kế mái che dốc nước, gioăng cao su bít kín chống tia nước và bụi bẩn xâm nhập từ mọi hướng.

Phân chia các khoang chức năng tiêu biểu trong Tủ MSB

Một hệ thống tủ phân phối tổng MSB hoàn chỉnh tại Bách Đạt thường được cấu thành từ các khoang chức năng độc lập sau:

Tại sao các nhà thầu M&E luôn tin chọn Tủ điện MSB từ Bách Đạt?

Bách Đạt cam kết mang lại sự an tâm tuyệt đối và hiệu quả kinh tế cao nhất cho công trình:

• Thiết kế may đo chuyên nghiệp: Đội ngũ kỹ sư Bách Đạt khảo sát, tư vấn vẽ sơ đồ nguyên lý đơn tuyến và bố trí layout tủ tối ưu không gian phòng điện nhất cho khách hàng.

• Cam kết linh kiện chính hãng 100%: Nói không với hàng giả, hàng nhái. Mọi thiết bị đóng cắt trong tủ đều có chứng từ CO/CQ và bảo hành chính hãng rõ ràng.

• Đảm bảo an toàn kỹ thuật tuyệt đối: Khâu kiểm tra xuất xưởng (Routine test) nghiêm ngặt về độ cách điện, dòng rò và độ khít của cơ cấu cơ khí trước khi bàn giao.

• Giá thành và tiến độ xuất sắc: Là đơn vị trực tiếp sản xuất vỏ và lắp ráp, Bách Đạt tự tin mang đến mức giá cạnh tranh nhất cùng tiến độ giao hàng đúng hẹn theo tiến độ công trình.
