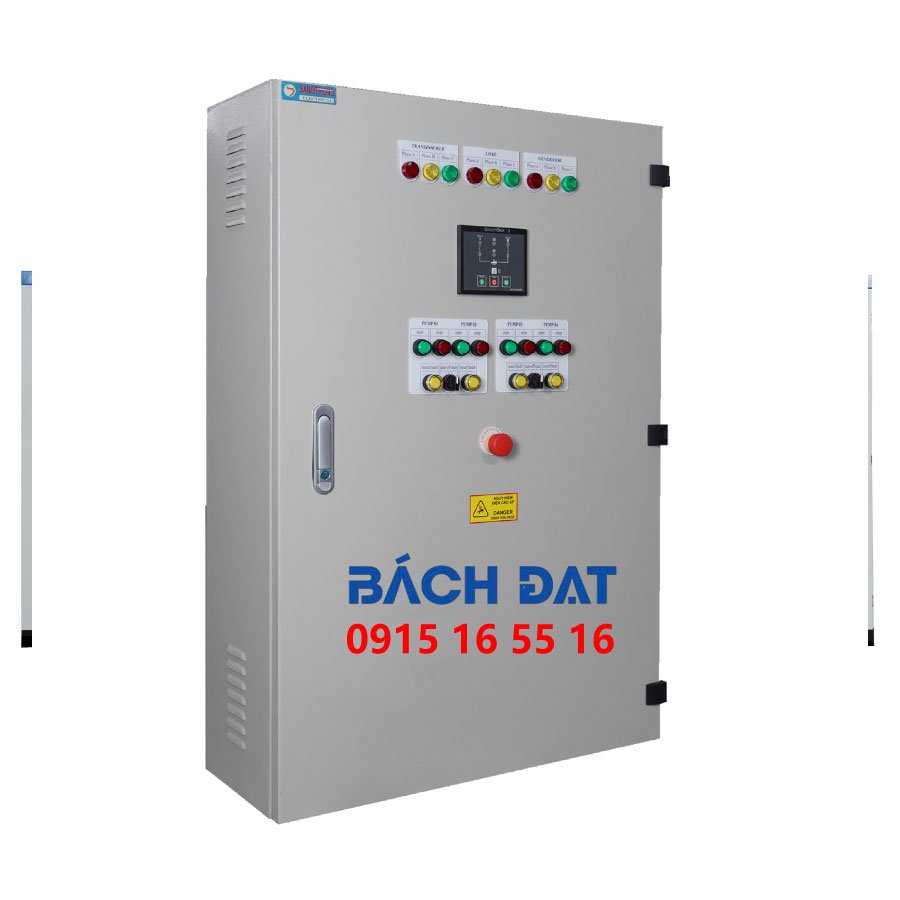

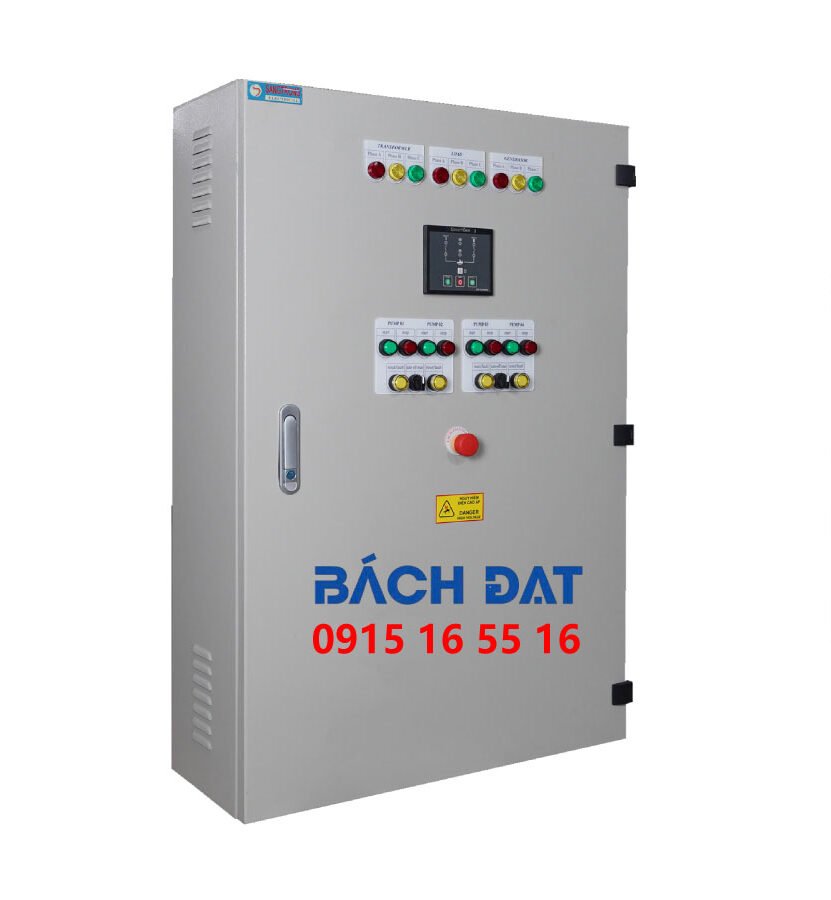

TỦ ĐIỆN CHUYỂN NGUỒN TỰ ĐỘNG ATS 3 PHA

Giải pháp duy trì nguồn điện liên tục 24/7 – Vận hành thông minh, bảo vệ hệ thống tuyệt đối tại Bách Đạt.

Trong các cơ sở hạ tầng trọng yếu như nhà máy sản xuất, bệnh viện, trung tâm dữ liệu (Data Center), tòa nhà chung cư hay các khu trung tâm thương mại, việc gián đoạn nguồn điện dù chỉ vài giây cũng có thể gây ra những thiệt hại khổng lồ về kinh tế và an toàn. Tủ điện ATS (Automatic Transfer Switch) 3 pha chính là giải pháp tối ưu tự động hóa quá trình chuyển đổi giữa nguồn điện lưới chính và nguồn điện máy phát dự phòng, đảm bảo hệ thống luôn vận hành liên tục và ổn định.

Tại Bách Đạt, chúng tôi trực tiếp thiết kế, sản xuất vỏ và lắp ráp hoàn thiện các dòng tủ ATS 3 pha từ công suất nhỏ (từ vài chục Ampe) cho đến hệ thống công suất cực lớn (lên đến hàng ngàn Ampe), đáp ứng hoàn hảo mọi yêu cầu khắt khe của công trình.

Nguyên lý vận hành thông minh của Tủ ATS 3 pha

Tủ ATS 3 pha hoạt động hoàn toàn tự động dựa trên sự giám sát thời gian thực của bộ điều khiển trung tâm:

1. Khi lưới điện chính ổn định: Tủ ATS đóng mạch cho phép nguồn điện lưới cấp cho toàn bộ phụ tải của công trình.

2. Khi lưới điện gặp sự cố: (Mất nguồn hoàn toàn, mất pha, lệch pha, quá áp hoặc sụt áp vượt mức an toàn), bộ điều khiển ATS phát tín hiệu khởi động máy phát điện dự phòng.

3. Chuyển đổi nguồn cấp: Khi điện áp máy phát đã đạt độ ổn định (thường từ 5 – 10 giây), tủ ATS tự động ngắt mạch điện lưới và đóng mạch nguồn máy phát để cấp điện cho phụ tải.

4. Khôi phục nguồn lưới: Khi nguồn điện lưới quốc gia được phục hồi và duy trì ổn định, tủ ATS sẽ tự động chuyển phụ tải trở lại nguồn lưới, phát tín hiệu chạy không tải làm mát máy phát rồi ngắt hẳn (Stop).

Cấu trúc các thành phần cốt lõi của Tủ ATS 3 pha tại Bách Đạt

Để đảm bảo quy trình đóng cắt dứt khoát, không gây xung đột nguồn điện, tủ ATS tại Bách Đạt được cấu thành từ các thiết bị phân khúc cao cấp:

• Vỏ tủ điện tiêu chuẩn: Được chế tạo từ tole dày 1.5mm – 2.5mm cơ khí chính xác, phun sơn tĩnh điện chống gỉ sét. Thiết kế tủ có gioăng cao su bít kín, đạt cấp bảo vệ IP phù hợp cho cả ứng dụng trong nhà và ngoài trời.

• Thiết bị chuyển mạch lực (Switching Device): Tùy thuộc vào công suất dòng tải và ngân sách dự án, Bách Đạt mang đến 3 giải pháp đóng cắt chính hãng đến từ Osung, Socomec, Schneider, ABB, LS…:

  • Sử dụng cặp Contactor liên động cơ khí: Tối ưu chi phí cho các hệ thống dòng tải nhỏ và trung bình.

  • Sử dụng cặp MCCB/ACB liên động điện và cơ: Độ bền cao, dòng cắt ngắn mạch lớn, chuyên dụng cho phụ tải công nghiệp nặng.

  • Sử dụng bộ ATS hợp bộ (Dual Power Switch): Thiết kế nhỏ gọn, cơ cấu chuyển mạch tích hợp sẵn, độ tin cậy cực cao.

• Bộ điều khiển ATS (Controller): Sử dụng các module vi xử lý thông minh chuyên dụng (như Smartgen, Deepsea, Datakom…) cho phép lập trình thời gian trễ, ngưỡng bảo vệ điện áp và hiển thị đầy đủ các thông số kỹ thuật trực quan trên màn hình LCD.

• Hệ thống bảo vệ phụ trợ: Thiết bị bảo vệ pha, cầu chì bảo vệ mạch điều khiển, bộ sạc ắc quy tự động cho máy phát (Battery Charger), hệ thống đèn báo pha và nút nhấn thao tác khẩn cấp bằng tay (Manual).

Bảng đặc tính kỹ thuật tiêu chuẩn của Tủ ATS 3 pha Bách Đạt

Tại sao các nhà thầu và chủ đầu tư lựa chọn Tủ ATS từ Bách Đạt?

Bách Đạt tự hào mang lại giải pháp quản lý nguồn điện an toàn, đồng bộ và kinh tế:

• Thiết kế mạch liên động tuyệt đối an toàn: Chúng tôi áp dụng cả hai lớp khóa liên động: Liên động cơ khí và liên động điện. Điều này triệt tiêu 100% nguy cơ hai nguồn điện lưới và máy phát xông vào nhau gây cháy nổ hệ thống.

• Thiết bị chính hãng – Bảo hành dài hạn: Mọi thiết bị chuyển mạch, bộ điều khiển tích hợp trong tủ đều có chứng từ CO/CQ rõ ràng và được bảo hành chính hãng từ nhà sản xuất.

• Báo giá cạnh tranh tại xưởng: Nhờ làm chủ quy trình sản xuất cơ khí và là đối tác trực tiếp của các hãng thiết bị lớn, Bách Đạt cam kết mang lại mức giá sỉ tốt nhất cho các đơn vị xây lắp.

• Hỗ trợ kỹ thuật trọn gói: Đội ngũ kỹ sư hỗ trợ tư vấn công suất phù hợp với máy phát, hướng dẫn đấu nối tại công trình và cài đặt thông số bộ điều khiển tối ưu theo yêu cầu vận hành.
