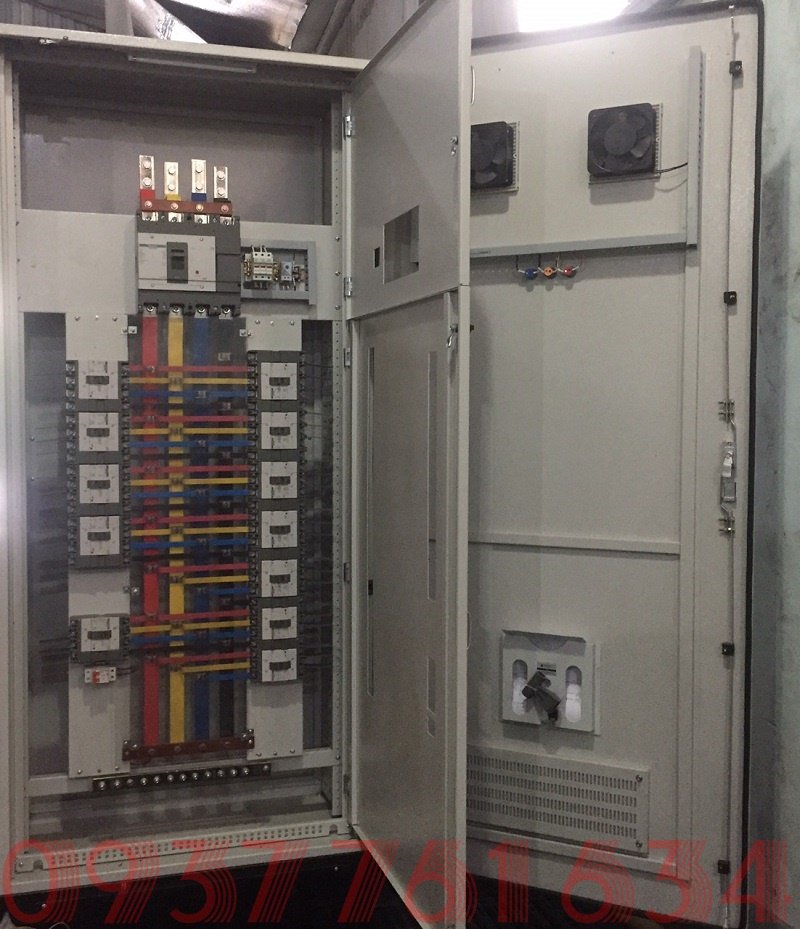

TỦ ĐIỆN PHÂN PHỐI MDB (MAIN DISTRIBUTION BOARD)
Mắt xích điều phối nguồn trung gian hạ thế – Thiết kế chuẩn IEC, vận hành bền bỉ tại Bách Đạt.
Trong sơ đồ thiết kế hệ thống điện hạ thế của các tòa nhà cao tầng, chung cư, trung tâm thương mại hay các phân xưởng nhà máy, Tủ điện phân phối MDB (Main Distribution Board) đóng vai trò là “trạm trung chuyển” năng lượng cốt lõi. Nằm ở vị trí trung gian chiến lược giữa tủ tổng MSB công suất lớn và các tủ phân phối nhánh DB, tủ MDB đảm nhiệm sứ mệnh chia nhỏ nguồn điện một cách an toàn, liên tục và khoa học.

Tại Bách Đạt, dòng tủ MDB được sản xuất và cấu hình trên dây chuyền cơ khí chính xác, đáp ứng đầy đủ các tiêu chí về độ an toàn cơ – điện và các quy chuẩn kiểm định nghiêm ngặt của EVN.
Những giá trị khác biệt của Tủ điện MDB
1. Đạt tiêu chuẩn quốc tế nghiêm ngặt
Tủ MDB Bách Đạt được thiết kế và lắp ráp tuân thủ đồng bộ các tiêu chuẩn kỹ thuật điện toàn cầu: IEC 61439-1/2 (về tủ đóng cắt hạ thế), IEC 60947 (về thiết bị đóng cắt), mang lại độ tin cậy tuyệt đối khi hòa lưới.
2. Kết cấu vỏ tủ Module hóa thông minh
-
Vật liệu cao cấp: Sử dụng tole dày từ 1.5mm – 2.5mm mạ kẽm, hoàn thiện bằng lớp phun sơn tĩnh điện chống ăn mòn.
-
Thiết kế 2 lớp cửa: Tăng cường tính an toàn cho người vận hành. Cửa ngoài bảo vệ, cửa trong che tấm che (dead-front) chỉ lộ ra các tay gạt Aptomat, ngăn ngừa nguy cơ chạm giật vô ý.
-
Khép kín hoàn toàn: Khả năng kháng ẩm, chống nước, hạn chế bụi mịn tốt, cho phép tủ vận hành ổn định trong môi trường nhiệt độ cao lên đến 50°C.
3. Hệ thống liên động an toàn và tuổi thọ vượt trội
Tủ được trang bị các cơ cấu khóa cơ khí an toàn, hệ thống cầu chì và buồng áp hoạt động đồng bộ khi các lộ đã nối đất. Nếu được bảo dưỡng định kỳ đúng quy trình, hệ thống tủ MDB của Bách Đạt có tuổi thọ vận hành bền bỉ trên 40 năm, giúp chủ đầu tư tối ưu chi phí khấu hao thiết bị.
Đặc tính kỹ thuật tiêu chuẩn của Tủ MDB Bách Đạt
| Thông số kỹ thuật | Tiêu chuẩn & Giá trị định mức |
| Tiêu chuẩn áp dụng | IEC 61439-1/2, IEC 60617, IEC 60529, IEC 60947 |
| Điện áp định mức (U_e) | 380V / 400V / 420V AC |
| Điện áp cách điện (U_i) | 690V / 1000V AC |
| Tần số hoạt động | 50 Hz |
| Số cực và hệ thống dây | 3P 5W (3 pha 5 dây: L1, L2, L3, N, PE) |
| Cấp bảo vệ (IP) | Tùy chọn từ IP2X đến IP5X (Trong nhà hoặc ngoài trời) |

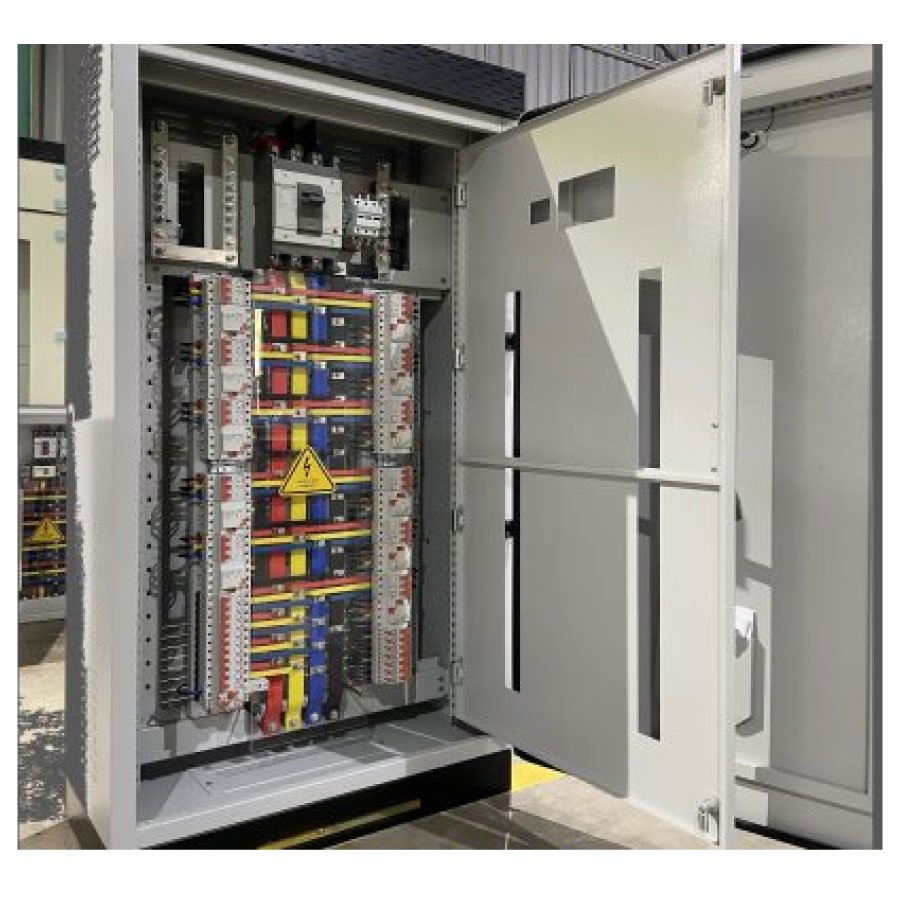

Giải mã cấu trúc hệ thống thiết bị bên trong Tủ MDB
Tủ MDB tại Bách Đạt được phân chia thành nhiều mạch rẽ độc lập, được tính toán dòng định mức chính xác và bảo vệ bởi các hệ thống thiết bị chia làm 3 tầng:
-
Hệ thống bảo vệ nguồn vào (Main Incomer): Sử dụng Aptomat khối MCCB dòng tải lớn hoặc Máy cắt không khí (ACB) từ các thương hiệu toàn cầu (Schneider, ABB, LS…), chịu trách nhiệm đóng ngắt toàn bộ nguồn cấp cho tủ khi có sự cố tổng.
-
Hệ thống bảo vệ ngõ ra (Feeder): Các dãy MCCB, MCB công suất đa dạng, kết nối trực tiếp đến các trục cáp dẫn tới các tủ DB tầng, DB phân xưởng.
-
Hệ thống bảo vệ phụ trợ thông minh: Tích hợp các dòng rơ le rò đất (Earth Fault Relay), rơ le bảo vệ quá dòng (Overcurrent Relay), rơ le bảo vệ pha (mất pha, đảo pha, thấp áp) và có thể tích hợp thêm ngăn chứa tụ bù nhỏ để tối ưu hóa hệ số công suất tại chỗ.
Tại sao các kỹ sư cơ điện tin tưởng lựa chọn Tủ MDB từ Bách Đạt?
Bách Đạt luôn nỗ lực vượt qua kỳ vọng của khách hàng thông qua những cam kết chất lượng thực tế:
-
Linh kiện chính hãng 100%: Nói không với thiết bị không rõ nguồn gốc. Mọi Aptomat, rơ le trong tủ đều đầy đủ giấy tờ CO/CQ từ hãng sản xuất.
-
Tối ưu diện tích lắp đặt: Thiết kế layout thiết bị khoa học giúp kích thước tủ nhỏ gọn nhất có thể, giải phóng diện tích cho phòng kỹ thuật điện.
-
Báo giá cạnh tranh, minh bạch: Nhờ chủ động năng lực sản xuất vỏ cơ khí và là đối tác lớn của các hãng thiết bị, Bách Đạt mang đến mức giá sỉ tốt nhất thị trường cho các nhà thầu M&E.
-
Hỗ trợ kỹ thuật 24/7: Tư vấn bóc tách bản vẽ đơn tuyến, giao hàng tận chân công trình và hỗ trợ cấu hình rơ le trước khi nghiệm thu đóng điện.
Trên đây là thông tin chia sẻ của Bách Đạt về sản phẩm tủ phân phối MDB – Main Distribution Board. Quý khách cần tư vấn – báo giá các loại tủ điện phân phối, có thể liên hệ qua Zalo/Hotline:
