Trạm biến áp kiểu trụ ghép là trạm biếp áp thông dụng, còn được biết đến là trạm ngồi, trạm giàn kiểu 2 cột ghép liền nhau, lắp đặt máy biến áp 3 pha công suất đến 560kVA.

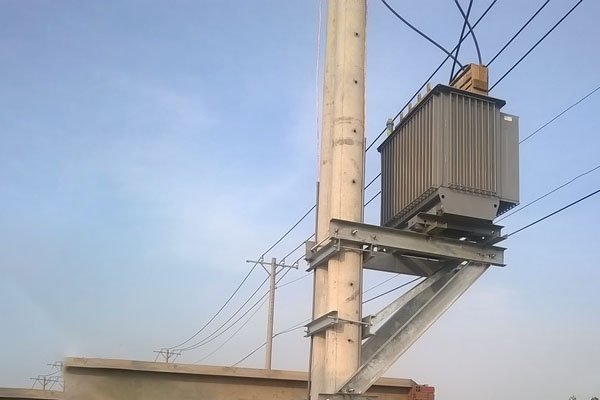

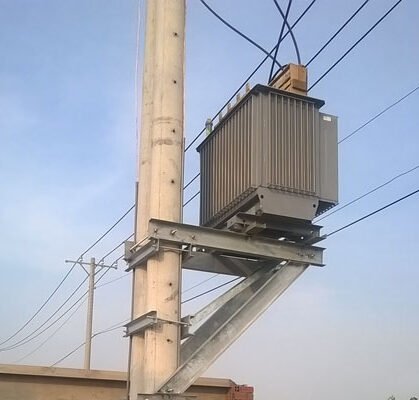

Cấu tạo trạm ngồi – trạm biến áp kiểu trụ ghép
Trạm ngồi là kiểu trạm biến áp ngoài trời được tạo thành từ các đà thép hình U lắp giữa 2 cột bê tông ly tâm ghép sát nhau, thích hợp lắp đặt 1 máy biến áp 3 pha công suất đến 560kVA.
BỘ ĐÀ TRẠM NGỒI 15 CHI TIẾT:
2 Thanh đà thép hình U100x500.
2 Thanh đà thép hình U100x700.
4 Thanh đà thép hình U100x1100.
1 Thanh đà thép hình U160x740.
1 Thanh đà thép hình U160x1457.
2 Thanh đà thép hình U160x1700.
2 Thanh đà thép hình U160x2100.
BỘ ĐÀ TRẠM NGỒI 13 CHI TIẾT:
2 Thanh đà thép hình U100x500.
3 Thanh đà thép hình U100x700.
2 Thanh đà thép hình U100x1100.
1 Thanh đà thép hình U160x740.
1 Thanh đà thép hình U160x1457.
2 Thanh đà thép hình U160x1700.
2 Thanh đà thép hình U160x2100.
Thiết bị trạm biến áp kiểu ngồi
MÁY BIẾN ÁP: Trạm biến áp 3 pha kiểu treo thường sử dụng máy biến áp dầu 3 pha 160kVA, 180kVA, 250kVA, 320kVA, 400kVA, 560kVA thương hiệu máy biến áp THIBIDI, SANAKY, SHILIN, EMC,HBT, MBT, ABB,…
THIẾT BỊ HẠ THẾ:
– MCCB 0,1kV 250A – 400A – 500A – 600A – 800A – 1000A.
– Tủ tụ bù tự động 80Kvar – 120Kvar – 160Kvar – 200Kvar – 280Kvar – 320Kvar.
THIẾT BỊ TRUNG THẾ:
– Cầu chì tự rơi FCO 100A 24kV chính hãng Tuấn Ân, Hubbell (AB Chance), DTR (Korea), Sarah, Apparat (Nga),…
– Chống sét van LA 10KA – 18KV chính hãng Cooper, DTR (Korea), Ohio, Sarah, Apparat (Nga), Tuấn Ân,…
– Biến áp đo lường trung thế TU EMIC 8400/120V.
– Biến dòng đo lường trung thế TI EMIC 30/5A.
– Điện kế 3 pha.
Vật tư trạm biến áp 3 pha kiểu trụ ghép
BỘ ĐÀ: Đà U100x500; Đà U100x700; Đà U100x1100; Đà U160x740; Đà U160x1457; Đà U160x1700; Đà U160x2100.
DÂY CÁP ĐIỆN: Sử dụng cáp điện CADIVI, Cadivi, LS VINA, ThiPha, Taya, TTT,… Các loại cáp đồng bọc 600V, 100mm2 – 150mm2 – 250mm2 – 300mm2; Cáp đồng trần 25mm2.
VẬT TƯ: Sứ đứng 35KV + Ty (Hoàng Liên Sơn, Minh Long 2); Bộ tiếp địa; Ốc siết cáp Splitbolt 22mm2; Tủ MCCB; Đầu cos, bulong, rondell các loại; ống PVC phi 114, collier kẹp ống PVC; băng keo điện.
Thiết bị và vật tư phần đường dây trạm biến áp
Đường dây trung thế 15KV – 22KV đến có thể là đường dây trên không hay đường cáp đi ngầm. Các loại vật tư, phụ kiện phần đường dây của trạm biến áp giàn cơ bản bao gồm:
THIẾT BỊ BẢO VỆ: Cầu chì tự rơi FCO 200A 24kV, dây chì trung thế fuselink chính hãng Tuấn Ân, Hubbell (AB Chance), DTR (Korea), Sarah, Apparat (Nga),…
DÂY CÁP ĐIỆN: Cáp nhôm bọc trung thế 50mm2; Dây nhôm lõi thép trần 50mm2; Cáp đồng trung thế bọc XLPE/PVC 25mm2 chính hãng Cadivi, LS VINA, ThiPha, Taya, TTT,…
VẬT TƯ ĐƯỜNG DÂY:
– Đà sắt, đà composite, thanh chống, bulong các loại;
– Sứ đứng 35kV (loai PIN TYPE); sứ ống chỉ + uclevis; Sứ treo polymer 24KV và phụ kiện (hãng Minh Long 2, Hoàng Liên Sơn).
– Kẹp nhôm AC 50, kẹp nối rẽ Cu-Al SL22(10-95/95-150).
– Ốc siết cáp Splitbolt 22mm2.
– Bộ tiếp địa.
Trên đây là những thông tin về Trạm biến áp trụ ghép – bộ đà trạm ngồi. Quý khách cần thêm thông tin về các loại thiết bị – vật tư điện phục vụ thi công xây lắp trạm, vui lòng liên hệ với Bách Đạt qua Hotline hoặc Zalo:
