Trạm Biến Áp Trong Nhà

Trạm biến áp trong nhà được thiết kế để đặt máy biến áp trên nền xây bệt, tủ phân phối hạ áp đặt bên cạnh, có thể sử dụng tủ hợp bộ mạch vòng trung thế RMU hoặc lắp đặt thiết bị bảo vệ trung thế lên cột BTLT.

Giới thiệu trạm biến áp trong nhà

Trạm biến áp trong nhà còn được gọi là trạm kiểu kín hay trạm phòng. Kiểu trạm này có hệ số an toàn cao, đáp ứng công suất lớn, thích hợp dùng làm trạm công cộng hoặc trạm khách hàng.

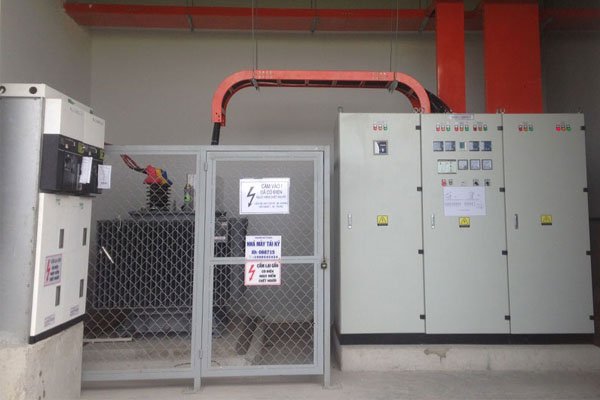

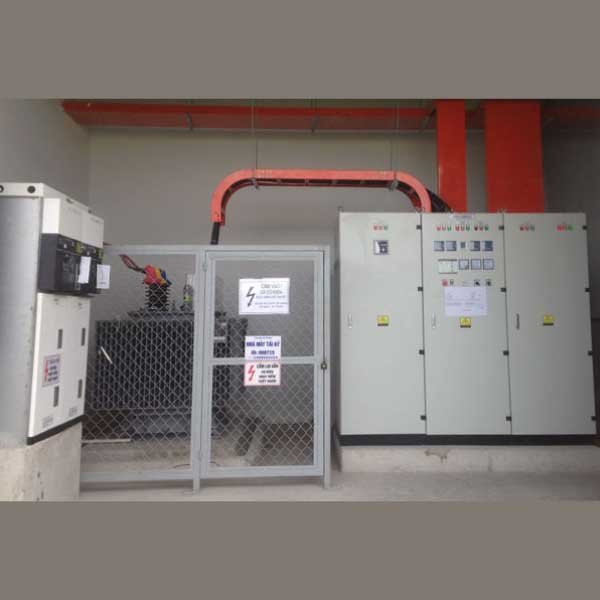

Trạm biến áp phân thành 3 phòng chính: Phòng đặt máy biến áp; Phòng lắp đặt thiết bị trung thế; Phòng lắp đặt thiết bị hạ thế. Nếu bị giới hạn về diện tích, có thể đặt máy biến áp, thiết bị trung – hạ thế trong cùng 1 phòng nhưng có lưới ngăn thành các khu vực riêng.

Máy biến áp của trạm biến áp trong nhà

Trạm biến áp trong nhà có thể lắp đặt 1 hoặc nhiều máy biến áp dầu 3 pha công suất lớn, có thể lên đến 5000kVA. Máy biến áp được cố định trên nền bê tông.

Thông thường, các công trình tại Việt Nam thường sử dụng máy biến áp THIBIDI, SANAKY, SHILIN, EMC,HBT, MBT, ABB,…

Tủ phân phối hạ thế của trạm biến áp trong nhà

Tủ phân phối hạ thế như tủ MCCB, tủ ACB, tủ tổng hạ thế tủ tụ bù có thể đặt trong phòng riêng hoặc cùng phòng MBA nhưng có ngăn lưới thành khoang riêng.

– Tủ phân phối hạ áp là tủ ACB hoặc MCCB chính hãng Mitsubishi, Schneider, LS, Sino, Panasonic,…

– Tủ tụ bù tự động chính hãng LS, Schneider, Samhwa, Elco, Ducati, Nuintek, Epcos, Mikro, Havells,…

– Điện kế 3 pha kiểu điện tử chính hãng EMIC, VINASINO,…

Thiết bị phía trung thế của trạm biến áp trong nhà

Thiết bị đóng cắt trung thế, thiết bị điều khiển, bảo vệ, đo lường phía hạ thế thường được lắp đặt trọn bộ trong tủ trung thế RMU hoặc lắp ráp liên kết thành khối.

– Trạm kín thường dùng tủ RMU đáp ứng chức năng kết nối, đo lường và có máy cắt cố định bảo vệ máy biến áp.

– Các loại tủ trung thế thông dụng: Tủ hợp bộ mạch vòng trung thế RMU; Tủ ATS trung thế; Tủ tụ bù trung thế; Tủ nhị thứ; Tủ máy cắt VCB – LBS – DS,…

Để cập nhật bảng giá tủ trung thế đáp ứng yêu cầu công trình, quý khách có thể liên hệ kênh hỗ trợ miễn phí của Bách Đạt

Đường dây trạm biến áp trong nhà

Đường dây cấp đến cho trạm biến áp thường là cáp ngầm. Thiết bị bảo vệ đường dây trung thế và hệ thống đo đếm lắp trên trụ nổi. Đường dây trung thế cấp đến trạm biến áp thường là đường cáp ngầm, sử dụng cáp điện CADIVI, Cadivi, LS VINA, ThiPha, Taya, TTT,…

Các thiết bị bảo vệ đường dây trung thế thường là:

– Bảo vệ đường dây trung thế bằng cầu chì tự rơi FCO 200A 24kV, dây chì trung thế fuselink chính hãng Tuấn Ân, Hubbell (AB Chance), DTR (Korea), Sarah, Apparat (Nga),…

– Máy cắt Recloser 630A 24kV chính hãng Schneider, ABB, ENTEC, Cooper, BuHeung…

– Máy biến áp cấp nguồn Recloser chính hãng EMIC, EMC, Đông Anh,…

– Dao cách ly ngoài trời DS 3 pha 630A 24kV OD chính hãng Tuấn Ân.

Các loại phụ kiện đường dây trung thế thường dùng là:

– Sứ đứng 35kV (loai PIN TYPE); sứ ống chỉ + uclevis; Sứ treo polymer 24KV và phụ kiện (hãng Minh Long 2, Hoàng Liên Sơn).

– Kẹp nhôm AC 50, kẹp nối rẽ Cu-Al SL22(10-95/95-150).

– Ốc siết cáp Splitbolt 22mm2.

– Bộ tiếp địa.

Trên đây là những thông tin về Trạm biến áp trong nhà. Quý khách cần thêm thông tin về các loại thiết bị – vật tư điện phục vụ thi công xây lắp trạm, vui lòng liên hệ với Bách Đạt qua Hotline hoặc Zalo:
