Báo giá trạm biến áp 1 cột kiểu mới
Trạm biến áp 1 cột kiểu mới còn được biết đến với các tên gọi như trạm biến áp kiểu trụ, trạm trụ thép hợp bộ, trạm biến áp 1 cột compact, trạm biến áp trụ thép đơn thân, trạm biến áp hợp bộ kiểu đứng, …

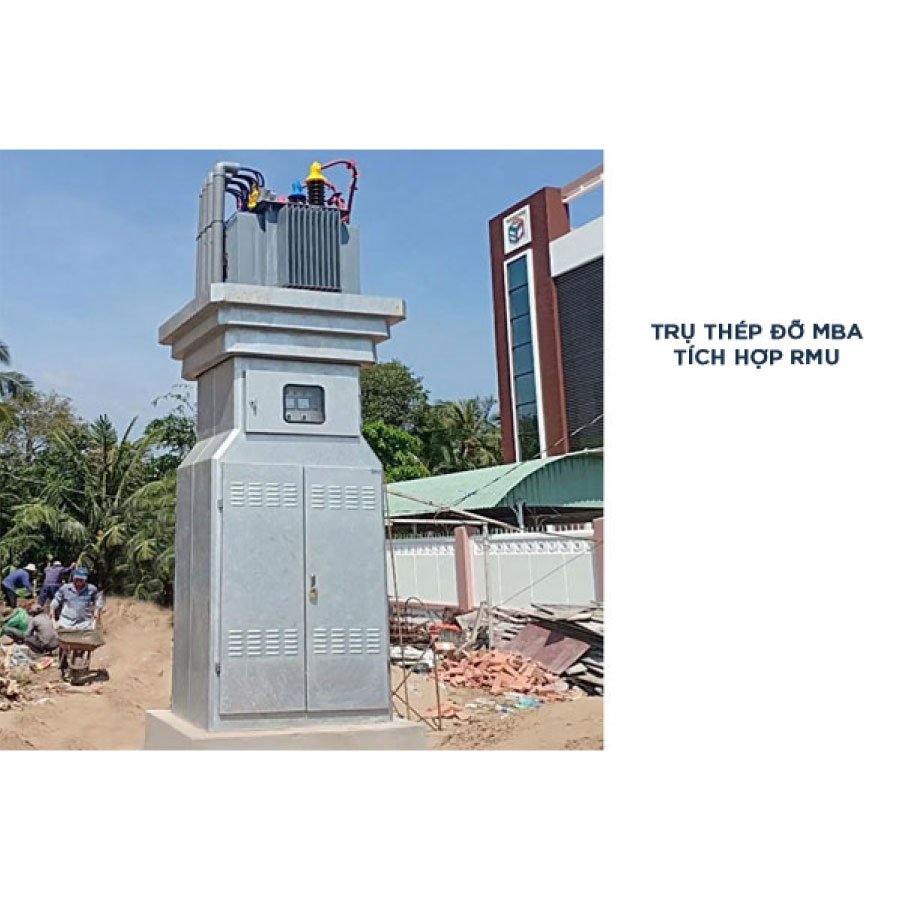

Trạm biến áp này được thiết kế để đặt máy biến áp lên 1 trụ thép, thân trụ tích hợp tủ RMU và hệ thống đấu nối thiết bị đóng cắt, đo lường, bảo vệ và cáp điện.
Để thi công trạm biến áp 1 cột kiểu mới cần 3 phần chính:
1. Trụ đỡ máy biến áp.
2. Thiết bị: Máy biến áp, Tủ trung thế, Tủ hạ thế, Thiết bị đo lường, đóng cắt.
3. Vật tư: Hệ thống phụ kiện đấu nối, tiếp địa và hệ thống cáp điện.
Báo giá trụ thép đơn thân của trạm biến áp 1 cột kiểu mới
LƯU Ý: Bảng giá dưới đây phục vụ mục đích tham khảo. Thực tế giá bán của từng loại vật tư – thiết bị thường xuyên thay đổi theo biến động thì trường và tùy chọn nhà sản xuất. Do đó, để có báo giá chính thức (có áp dụng chiết khấu tốt), quý khách có thể liên hệ tổng đài hỗ trợ miễn phí:
| STT | Sản phẩm | Công suất trạm | Kích thước | Đơn giá tham khảo |
| 1 | Bộ trụ thép đỡ máy biến áp có tích hợp RMU 3 ngăn | 100kVA – 800kVA | D1000 x W1450 x H3280 | 72.615.000 |
| 2 | Bộ trụ thép đỡ máy biến áp có tích hợp RMU 2 ngăn | 100kVA – 800kVA | D1000 x W1000 x H3280 | 69.525.000 |
CHI TIẾT TRỤ ĐỠ MÁY BIẾN ÁP:
1 bộ thân trụ thép dày 5mm D1000 x W1450 x H3100 nhúng kẽm nóng.
1 bộ tấm đỡ máy biến thế tole 5mm nhúng nóng, có kích thước phù hợp với từng máy biến áp từ 100kVA đến 800kVA
1 bộ vành che máy biến thế 1400W x 1400D x 150H (3 tầng) tole 3mm nhúng nóng.
1 bộ mặt bít 2 đầu trụ thép 10mm.
1 bộ cánh cửa tole 2mm nhúng nóng.
1 hộp điện kế tole 2mm, lắp trên cánh trụ.
1 tấm lắp MCCB tole kẽm 2 mm.
1 đế đặt RMU khung sắt V50x5, cao 500mm, sơn tĩnh điện.
Các phụ kiện: Pas đỡ, colier, móc cẩu.
Báo giá trọn bộ trạm biến áp kiểu trụ
| STT | Công suất trạm biến áp | Kiểu trạm biến áp | Đơn giá tham khảo |
| 1 | Trạm biến áp 100kVA | Trạm trụ | 337.840.000 |
| 2 | Trạm biến áp 160kVA | Trạm trụ | 379.040.000 |
| 3 | Trạm biến áp 250kVA | Trạm trụ | 451.140.000 |
| 4 | Trạm biến áp 320kVA | Trạm trụ | 494.400.000 |
| 5 | Trạm biến áp 400kVA | Trạm trụ | 525.300.000 |
| 6 | Trạm biến áp 560kVA | Trạm trụ | 602.550.000 |
| 7 | Trạm biến áp 630kVA | Trạm trụ | 648.900.000 |
| 8 | Trạm biến áp 750kVA | Trạm trụ | 772.500.000 |
Lưu ý: Trên đây là giá tham khảo cho bộ trụ đỡ máy biến áp trạm biến áp cột. Giá bán có thể thay đổi theo biến động giá của nguyên vật liệu. Để cập nhật báo giá mới nhất kèm chiết khấu hấp dẫn cho công trình, dự án – quý khách có thể liên hệ với Bách Đạt qua Hotline:
Báo giá thiết bị trạm biến áp 1 cột kiểu mới
MÁY BIẾN ÁP 3 PHA NGÂM DẦU:
– Công suất: Máy biến áp 100kVA – 800kVA.
– Nhãn hiệu: Máy biến áp THIBIDI, EMC, SHIHLIN, SANAKY, MBT, HBT,…
TỦ TRUNG THẾ:
– Tủ RMU 2 ngăn, 3 ngăn.
– Nhãn hiệu: Tủ RMU Schneider RM6-QI, RM6-IQI; Tủ RMU Siemens 8JDH-RT, 8JDH-RTR; Tủ RMU ABB,…
THIẾT BỊ ĐIỆN TRUNG THẾ:
– Cầu dao phụ tải LBS Tuấn Ân, ENTEC, ABB, S&S, SEL, BuHeung BHS,..
– Cầu chì tự rơi LB_FCO Tuấn Ân, DTR, VINASINO, Apparat Nga, Hubbell AB Chance,…
– Chì ống trung thế ABB, Schneider, Siba, ETI,…
THIẾT BỊ ĐIỆN HẠ THẾ:
– Aptomat khối MCCB và Contector LS, Schneider, Mitsubishi, Hitachi,…
– Tụ bù hạ thế Epcos, Nuintek, Ducati,…
– Chống sét hạ thế.
– Đồng hồ volt, đồng hồ ampe và thiết bị chuyển mạch.
– Công tơ điện tử 3 pha.
– Máy biến dòng đo lường.
3. Báo giá vật tư trạm biến áp 1 cột kiểu mới
VẬT TƯ:
– Đầu cáp Elbow Tplug lắp cho tủ RMU, máy biến áp.
– Hộp chụp đầu cực máy biến áp.
– Đầu cos.
– Hệ thống thanh cái.
– Hệ thống đèn báo.
DÂY CÁP ĐIỆN:
– Các loại dây cáp điện trung hạ thế.
– Nhãn hiệu: Cáp điện CADIVI, LS Vina, TAYA, ThiPha, TTT,…
Báo giá trạm biến áp 1 cột kiểu mới theo công suất
Hiện nay các loại trụ thép đơn thân do Bách Đạt cung cấp đều được thiết kế theo tiêu chuẩn quốc tế và Việt Nam, đảm bảo chất lượng quy định. Trụ được thiết kế bao gồm: chân đế trụ, thân trụ, tấm đỡ, vành che, mặt bít đỉnh và đáy trụ, bửng gắn thiết bị và cửa thân trụ máy biến áp. Qúy khách hàng có thể tham khảo các dạng trạm trụ có sẵn hoặc yêu cầu thiết kế đáp ứng yêu cầu công trình:
– Trạm biến áp kiểu trụ thép đơn thân trạm 100kVA – trạm biến áp 1 cột kiểu mới:
– Trạm biến áp hợp bộ kiểu đứng – có nắp chụp lắp đặt cho máy biến áp 160kVA THIBIDI:
– Trạm biến áp 250kVA lắp trên trụ thép đơn thân:
– Trạm biến áp hợp bộ kiểu đứng lắp MBA 320kVA:
– Trạm biến áp 3 pha 560kVA đặt trên trụ thép 1 cột:
– Trạm biến áp compact 1 cột 630kVA:
– Trạm biến áp một cột công suất 750kVA:
Trên đây là thông tin Báo giá trạm biến áp 1 cột kiểu mới (giá tham khảo). Để cập nhật báo giá mới nhất kèm chiết khấu hấp dẫn, quý khách có thể liên hệ với Bách Đạt qua Zalo hoặc Hotline:
