Tổng Quan Về Máy Cắt Tự Đóng Lại Recloser
Recloser là gì?
Máy cắt tự đóng lại Recloser là loại thiết bị đóng cắt bảo vệ trung thế được trang bị cảm biến và thiết bị điện tử thông minh để bảo vệ vệ đường dây, tự động cô lập các lỗi, cho phép lập trình số lần đóng lặp đi lặp lại theo yêu cầu xác định.
Thiết bị Recloser có tác dụng gì trên lưới điện?
Chức năng của Recloser bao gồm: Bảo vệ quá dòng pha; Bảo vệ lặp lại pha; Bảo vệ lặp lại trình tự bằng không; Bảo vệ tần số; Bảo vệ điện áp đường dây; Giới hạn hiện tại xâm nhập; Bảo vệ trình tự phủ định; Chuyển đổi bảo vệ hoạt động.
Nguyên lý làm việc của Recloser
Các loại Recloser được lập trình để khi xuất hiện sự cố ngắn mạch, Recloser mở ra (cắt mạch), sau một khoảng thời gian (t1) sẽ tự động đóng lại. Lúc này, nếu sự cố còn tồn tại, Recloser sẽ tiếp tục mở mạch, sau thời gian (t2) recloser sẽ tự động đóng mạch.
Cấu tạo của máy cắt Recloser
Máy cắt tự đóng lại Recloser thực chất là 1 máy cắt được trang bị thêm bộ điều khiển cho phép lập trình số lần đóng lặp đi lặp lại theo yêu cầu xác định trước và mở rộng thêm chức năng đo lường và lưu trữ các giá trị quan trọng như P,U,I, thời điểm ngắt mạch,…
Lắp đặt Recloser ở đâu?
Để ngăn chặn sự ảnh hưởng đến toàn bộ hệ thống khi có sự cố, máy cắt Recloser thường được lắp đặt trên đường dây trục chính cách xa trạm để phân đoạn các đường dây dài. Ngoài ra, Recloser có thể được lắp đặt tại vị trí nhánh rẽ của đường dây trục chính nhằm bảo vệ đường dây trục chính khỏi bị ảnh hưởng do các sự cố trên nhánh rẽ.

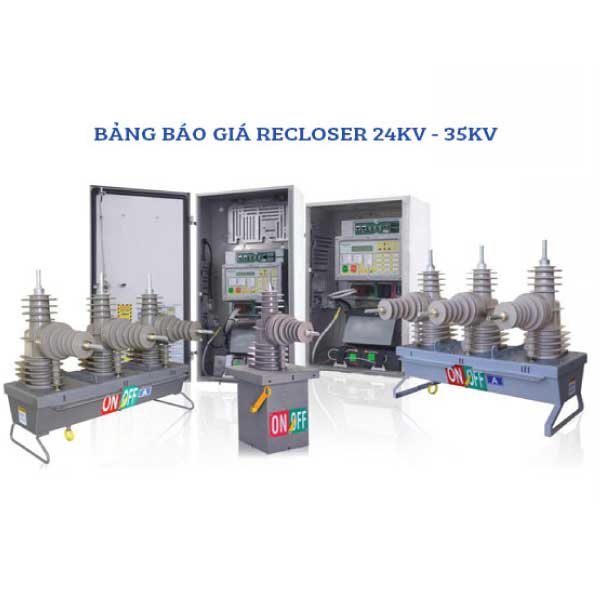

Bảng Báo Giá Recloser 24kV 35kV
| STT | Sản phẩm | Mã hàng/ Quy cách | Nhãn hiệu/ Xuất xứ | Đơn giá tham khảo |
| 1 | – Thân máy cắt Recloser 24kV 630A 12.5kA – Tủ điều khiển ADVC – compact – SetVue – Cáp điều khiển 10m. – Kẹp cực Recloser. – Giá treo Recloser. |
U27 | Schneider/ Indonesia | 276.000.000 |
| 2 | – Máy cắt tự động Recloser Schneider 35kV 800A. – Tủ điều khiển ADVC – compact – SetVue. – Cáp điều khiển 10m. – Kẹp cực Recloser Schneider. – Giá treo Recloser Schneider. |
E38 | Schneider/ Indonesia | 318.950.000 |
| 3 | – Thân máy cắt Recloser Entec 3 pha 24kV 630A 16KA/3s. – Tủ điều khiển Recloser Entec EVRC2A-NT. – Cáp điều khiển. – Giá treo Recloser Entec. – Kẹp cực Recloser Entec. |
EPR-2 | Entec/ Hàn Quốc | 244.260.000 |
| 4 | – Thân máy cắt Recloser Entec 3 pha 35kV 800A 16KA/3s. – Tủ điều khiển Recloser Entec EVRC2A-NT. – Cáp điều khiển. – Giá treo Recloser Entec. – Kẹp cực Recloser Entec. |
EPR-3 | Entec/ Hàn Quốc | 311.625.600 |
| 5 | – Máy cắt tự đóng lại Recloser 24kV 630A 16kA/s – Tủ điều khiển Recloser Cooper FXD và cáp điều khiển: + Loại 19-pin + RS232 và RJ45 trên 1 card – Giá lắp Recloser Cooper (SX tại VN) |
NOVA27i | Cooper | 234.600.000 |
| 6 | – Máy cắt tự đóng lại Recloser 35kV 630A 16kA/s – Tủ điều khiển Recloser Cooper FXD và cáp điều khiển: + Loại 19-pin + RS232 và RJ45 trên 1 card – Giá lắp Recloser Cooper (SX tại VN) |
NOVA38i | Cooper | 299.001.600 |
| 7 | – Máy cắt Recloser 24kV 630A 16kA. – Tủ điều khiển kiểu VIT R6 (Bao gồm pin và sạc pin). – Kết nổi truyền thông Scada theo IEC 101/104. – Cáp điều khiển và cáp nguồn dài 10m. – Phụ kiện lắp đặt trọn bộ trên trụ. |
SIREC 27 | Shinsung/ Hàn Quốc | 217.800.000 |
| 8 | – Máy cắt Recloser 35kV 800A 16kA. – Tủ điều khiển kiểu VIT R6 (Bao gồm pin và sạc pin). – Kết nổi truyền thông Scada theo IEC 101/104. – Cáp điều khiển và cáp nguồn dài 10m. – Phụ kiện lắp đặt trọn bộ trên trụ. |
SIREC 38 | Shinsung/ Hàn Quốc | 292.286.400 |
| 9 | – Thân máy cắt Recloser TY-MREC 24kV 630A 16kA – Tủ điều khiển Scada 101-104. – Cáp kết nối 8m. – Đầu cose, Phụ kiện lắp đặt trọn bộ trên trụ. |
TY-MREC | Tae Young E&C/ Hàn Quốc | 204.600.000 |
| 10 | – Thân máy cắt Recloser TY-MREC 35kV 800A 16kA. – Tủ điều khiển Scada 101-104. – Cáp kết nối 8m. – Đầu cose, Phụ kiện lắp đặt trọn bộ trên trụ. |
TY-MREC | Tae Young E&C/ Hàn Quốc | 268.286.400 |
| 11 | – Máy cắt tự động đóng lại Recloser NOJA Power 24kV 12.5kA 800A. – Tủ điều khiển đồng bộ. – Cáp điều khiển 10m. – Giá treo Recloser Noja. – Bộ 6 nắp chụp đầu cực Recloser Noja. |
OSM-27-12 | NoJa/ Úc | 249.250.000 |
| 12 | – Máy cắt tự động đóng lại Recloser NOJA Power 35kV 12.5kA 800A. – Tủ điều khiển đồng bộ. – Cáp điều khiển 10m. – Giá treo Recloser Noja. – Bộ 6 nắp chụp đầu cực Recloser Noja. |
OSM-38-12 | NoJa/ Úc | 305.150.500 |
Trong thực tế, giá bán máy cắt Recloser thường xuyên thay đổi do biến động thị trường. Để cập nhật bảng Giá Recloser Schneider, ENTEC, Cooper, Noja, Shinsung, TaeYoung, ABB mới nhất với chiết khấu hấp dẫn, quý khách có thể liên hệ với Bách Đạt:
