Trạm Biến Áp Theo Công Suất – Báo Giá Trọn Bộ Vật Tư Trạm
Lotech có khả năng cung cấp trọn bộ hệ thống vật tư và thiết bị phục vụ thi công xây lắp trạm biến áp phân phối ở các cấp điện áp 22kV-35kV xuống 0.4kV-0.23kV.
– Công suất đáp ứng: 15kVA đến 7500kVA.
– Kiểu trạm đáp ứng: Trạm nền; Trạm trụ; Trạm treo; Trạm kios hợp bộ; Trạm giàn và trạm ngồi.
– Môi trường lắp đặt: Trạm biến áp trong nhà và trạm biến áp ngoài trời.
BÁO GIÁ THAM KHẢO TRẠM BIẾN ÁP THEO CÔNG SUẤT
Dưới dây là bảng giá phục vụ mục đích tham khảo cho các trạm biến áp theo công suất và kiểu trạm thông dụng nhất. Thực tế chi phí vật tư thiết bị thường xuyên thay đổi theo biến động thị trường, xuất xứ vật tư, vị trí lắp đặt, kiểu trạm. Do đó để có báo giá chính xác (áp dụng CK cao), quý khách có thể liên hệ tổng đài báo giá miễn phí của Lotech:
Trạm biến áp dùng máy biến áp 1 pha công suất từ 15kVA đến 100kVA
Trạm biến áp dùng máy biến áp 3 pha công suất từ 100kVA đến 2000kVA

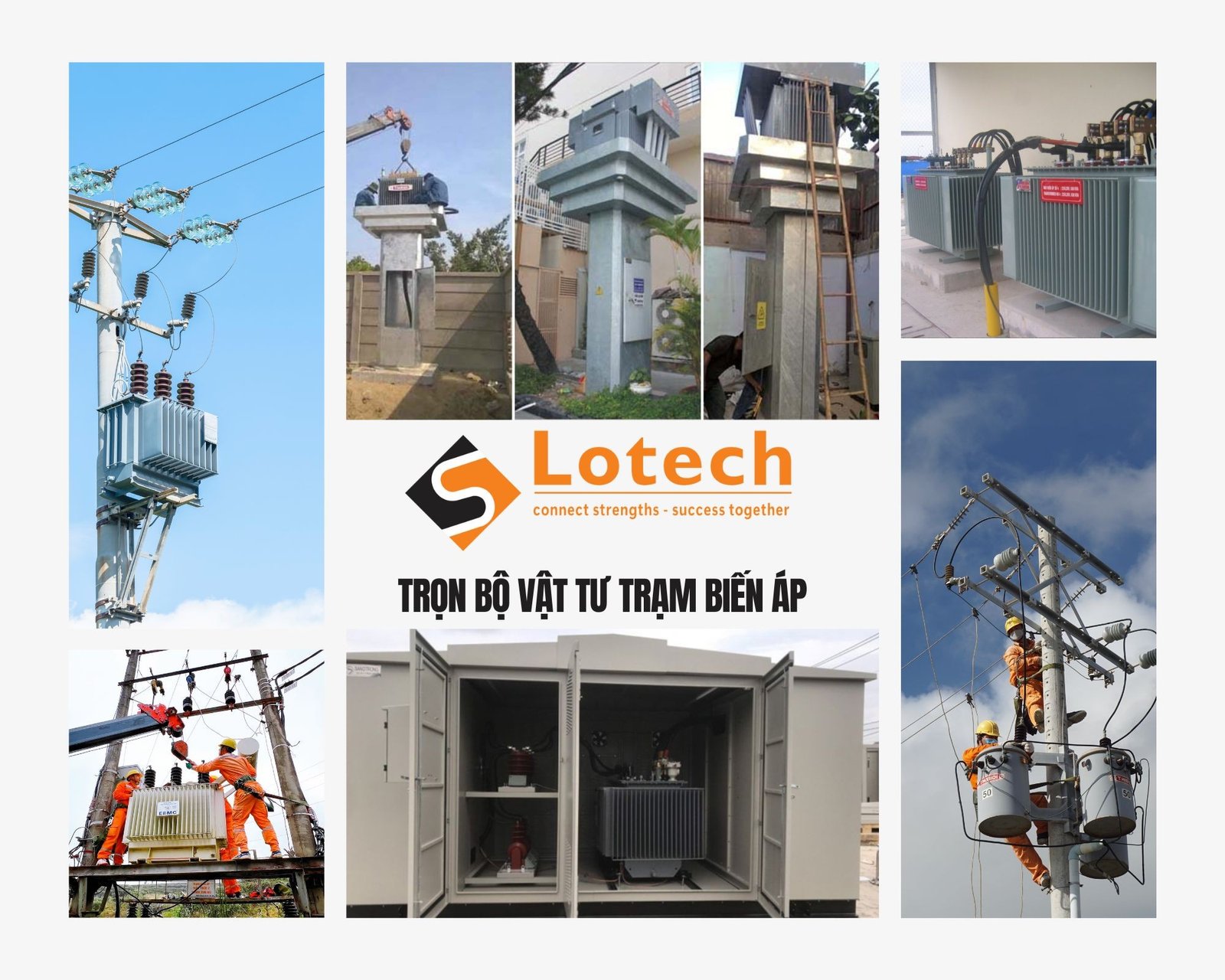

Các kiểu trạm biến áp thông dụng nhất
1. Trạm biến áp treo máy 1 pha.
Trạm biến áp treo máy 1 pha có công suất từ 15kVA đến 100kVA với toàn bộ thiết bị trung thế, hạ thế và máy biến áp được treo trên 1 cột BTLT. Kiểu trạm biến áp này được ưa chuộng tại các khu dân cư ngoại thành và phân xưởng sản xuất nhỏ.
2. Trạm biến áp treo máy 3 pha
Đối với trạm biến áp ngoài trời công suất từ 100kVA đến 1500kVA các máy biến áp 3 pha có thể được thiết kế treo trên cao theo kiểu trạm giàn hoặc trạm ngồi.
Trạm biến áp kiểu giàn trên 2 trụ bê tông với toàn bộ thiết bị hạ thế, trung thế được treo trên cột, máy biến áp được đặt trên bộ đà gác qua 2 trụ BTLT.
Trạm biến áp trụ ghép – bộ đà trạm ngồi được lắp đặt trên 2 cột BTLT ghép liền nhau, làm giá đỡ máy biến áp 3 pha công suất 100kVA đến 560kVA. Các thiết bị hạ thế, trung thế được treo trên cột.
3. Trạm biến áp hợp bộ kiểu kios
Trạm biến áp kios hợp bộ được thiết kế dạng 1 tủ trạm lớn như kios, chia thành các ngăn chứa máy biến áp – tủ trung thế – tủ hạ thế và hệ thống đấu nối ra vào trạm. Trạm kios hợp bộ theo công suất thông dụng từ 100kVA đến 2500kVA, có thể làm trạm lên đến 7500kVA.
Các trạm kios hiện đại có nhiều kiểu dáng thiết kế khác nhau. Có các loại vỏ tủ trạm kios thép mạ kẽm, vỏ trạm kios hợp bộ bằng inox, vỏ trạm biến áp trọn bộ thép sơn tĩnh điện,…
Vỏ trạm kios hợp bộ
.jpg)
Ngăn trung thế tủ trạm biến áp kiểu kios
.jpg)
Trạm kios hợp bộ ngăn máy biến áp
.jpg)
Trạm kios hợp bộ ngăn hạ áp
4. Trạm biến áp hợp bộ kiểu đứng (trạm trụ thép)
Trạm biến áp trụ thép đơn thân đỡ máy biến áp 3 pha, thân trụ tích hợp ngăn chứa tủ RMU, tủ hạ thế, hệ thống đấu nối. Các loại trạm biến áp 1 cột kiểu mới được ưa chuộng trong các khu đô thị, khu công nghiệp, thương mại, dân cư,…
5. Trạm biến áp bệt lắp ngoài trời
Trạm biến áp ngoài trời đặt nền là kiểu trạm với thiết kế cố định máy biến áp 3 pha trên nền bê tông, tủ điện hạ thế đặt bên cạnh, các thiết bị phía trung thế được treo trên cột BTLT.
Trạm biến áp kiểu nền ngoài trời được ứng dụng làm trạm cho các nhà máy, khu công nghiệp, tòa nhà, khu chung cư, trung tâm thương mại hoặc doanh nghiệp có nhu cầu sử dụng điện lớn.
6. Trạm biến áp phòng – trạm biến áp trong nhà
Trạm biến áp trong nhà được thiết kế để đặt máy biến áp trên nền xây bệt, tủ phân phối hạ áp đặt bên cạnh, có thể sử dụng tủ hợp bộ mạch vòng trung thế RMU hoặc lắp đặt thiết bị bảo vệ trung thế lên cột BTLT.
Các loại vật tư thiết bị trạm biến áp thông dụng nhất
VẬT TƯ THIẾT BỊ TRẠM:
– Máy biến áp: Máy biến áp THIBIDI, Máy biến áp ABB, Máy biến áp KP, Máy biến áp Shihlin, Máy biến áp MBT, Máy biến áp Ecotran, Máy biến áp Sanaky, Máy biến áp EMC, Máy biến áp HBT, Máy biến áp HEM,…
– Hệ thống giá lắp thiết bị:
+ Đà, xà, thanh chống, giá đỡ, bulong các loại cho trạm treo.
+ Trụ đỡ máy biến áp trạm biến áp cột.
VẬT TƯ THIẾT BỊ PHẦN TRUNG THẾ:
– Các loại tủ trung thế: Tủ RMU ABB, Tủ RMU Schneider, tủ SM6 Schneider, tủ RMU Siemens,…
– Thiết bị đóng cắt bảo vệ trung thế:
+ Máy cắt Recloser ENTEC, Schneider, Cooper, BH System, S&S, ABB, Noja, TaeYoung, Shinsung,…
+ Cầu dao phụ tải LBS Tuấn Ân, ENTEC, TEC Taiwan, ABB, S&S, SEL, BH System, VEI,…
+ Dao cách ly DS Tuấn Ân, AB Chance, EC Insulator,…
+ Cầu chì tự rơi LB_FCO Tuấn Ân, Hubbell (AB Chance), DTR (Korea), Sarah, Apparat (Nga),…
+ Chống sét van LA Cooper, DTR (Korea), Ohio, Sarah, Apparat (Nga), Tuấn Ân,…
– Thiết bị đo lường trung thế:
+ Hợp bộ đo lường MOF Emic, Mitex, Samnung, Yonghwa,…
+ Biến áp đo lường trung thế EMIC, Vinasino, Mitex,…
+ Biến dòng đo lường trung thế EMIC, Vinasino, Mitex,…
– Vật tư phần trung thế:
+ Các loại khung đỡ TU-TI, giá đỡ dao cách ly, giá lắp Recloser, bass LI lắp LA, FCO,…
+ Nắp chụp cách điện sứ cao hạ máy biến áp, nắp chụp cực Recloser, LBS, LA, FCO, LBFCO,…
VẬT TƯ THIẾT BỊ PHẦN HẠ THẾ:
– Tủ điện hạ thế:
+ Tủ điện phân phối: Tủ MSB, tủ phân phối hạ thế DB,…
+ Tủ tụ bù tự động sử dụng thiết bị chính hãng LS, Schneider, Samhwa, Elco, Ducati, Nuintek, Epcos, Mikro, Havells,…
+ Tủ máy cắt ACB sử dụng thiết bị chính hãng Mitsubishi, Schneider, LS, Sino, Panasonic,…
+ Tủ MCCB sử dụng thiết bị chính hãng Mitsubishi, Schneider, LS, Sino, Panasonic,…
– Thiết bị đo lường hạ thế:
+ Công tơ điện tử hãng EMIC, Mitex, Vinasino, Hữu Hồng, Elster,…
+ Biến dòng hạ thế hãng EMIC, Mitex, Vinasino,…
– Thiết bị đóng cắt bảo vệ phía hạ thế:
+ Máy cắt ACB Mitsu, ABB, LS, Shihlin,…
+ Aptomat khối MCCB Mitsu, ABB, LS, Shihlin,…
VẬT TƯ ĐƯỜNG DÂY:
– Các loại dây cáp điện CADIVI, LS VINA, TAYA, TTT, ThiPha, Z43, GL Cables, Thăng Long, Daphaco,…
– Sứ đứng Minh Long 2: 15kV – 24kV – 36kV.
– Phụ kiện đấu nối cho đường dây và trạm: Kẹp rẽ nhánh, ống nối, đầu cos, khóa đỡ dây, khóa néo, kẹp cực,…
– Vật tư dùng cho hệ thống chống sét nối đất: Dây tiếp địa, cọc tiếp địa, ốc siết cáp, mối hàn hóa nhiệt – thuốc hàn – khuôn hàn tiếp địa,…
– Đầu nối cáp ngầm vào tủ trung thế, máy biến áp, thiết bị điện: Đầu cáp 3M, Đầu cáp ABB, Đầu cáp Raychem, Đầu cáp Prysmian, Đầu cáp TTE,…
Quý khách có yêu cầu thi công xây lắp trạm biến áp theo công suất – báo giá trọn bộ vật tư trạm với CK cao, hãy liên hệ với chúng tôi.
