Tủ Trung Thế TMSec Trường Giang TGE
Tủ trung thế TMSec Trường Giang TGE là dòng tủ trung thế Type-tested theo IEC 62271-200, thiết kế vỏ kim loại metal-enclosed, cách điện không khí. Tủ TMSec được thiết kế và sản xuất bởi Công ty Cổ phần Điện Trường Giang (TGE), một trong những nhà sản xuất tủ điện hàng đầu tại Việt Nam.
Các loại tủ trung thế thứ cấp TMSec do Lotech cung cấp đem đến giải pháp linh hoạt và kinh tế cho việc điều khiển và bảo vệ thiết bị điện trong nhiều ứng dụng:
– Điều khiển và bảo vệ cho máy biến áp trong trạm biến áp.
– Bảo vệ tụ bù và động cơ trong các hệ thống điện.
– Hệ thống phân phối điện của ngành điện lực, trạm điện, trạm biến áp.
– Linh vực công nghiệp như các nhà máy, KCN,…
– Môi trường hàng hải.
– Hoạt động khai khoáng, Nhà máy dầu khí.
– Các dự án hạ tầng (sân bay, tòa nhà).
Tủ trung thế thứ cấp (Secondary Medium Voltage Switchgear) dòng TMSec của TGE được sử dụng sau trạm biến áp phân phối như: Trạm hạ thế của nhà máy, khu công nghiệp; Trạm phân phối nội bộ của khu dân cư, tòa nhà, bệnh viện, cơ sở hạ tầng; Các trạm compact, trạm khách hàng…

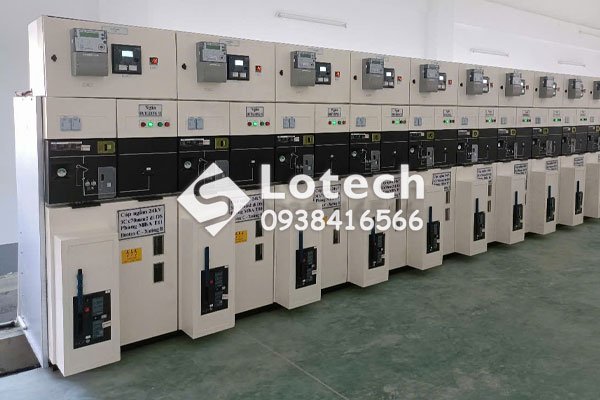

Thiết bị tủ hợp bộ Switchgear Trường Giang TMSec
Dãy sản phẩm TMSec bao gồm các tủ chứa thiết bị đóng cắt cố định hoặc có thể tháo rời sử dụng môi trường SF6 hoặc chân không.
Tủ trung thế hợp bộ TMSec tích hợp các thiết bị đáp ứng các yêu cầu đóng, cắt, điều khiển và bảo vệ hệ thống điện:
1. Máy cắt CB (Circuit breaker) tiêu chuẩn IEC 62271-100.
2. Khởi động từ chân không (Vacuum contactor) tiêu chuẩn IEC 60470.
3. Dao cách ly và dao nối đất (Disconnector and earthing switch) tiêu chuẩn IEC 62271-102.
4. Cầu chì ống (HV,HRC fuses) tiêu chuẩn IEC 60282.
5. Hệ thống phát hiện điện áp (VDS – Voltage detecting systems) tiêu chuẩn IEC 61243-5.
6. Rơ le (Relay) tiêu chuẩn IEC 60255.
7. Biến dòng (Current transformer) tiêu chuẩn IEC 61869-2 (IEC 60044-1).
8. Biến điện áp (Voltage transformer) tiêu chuẩn IEC 61869-3 (IEC 60044-2.
Thông số kỹ thuật tủ TMSec Trường Giang
| Điện áp định mức | 7.2kV | 12kV | 17.5kV | 24kV | 36kV |
| Điện áp chịu xung sét giữa các pha và hướng xuống đất | 60kV | 75kV | 95kV | 125kV | 170kV |
| Điện áp chịu xung sét trên khoảng cách cách ly | 60kV | 75kV | 95kV | 125kV | 170kV |
| Điện áp chịu tần số công suất giữa các pha | 20kV | 28kV | 38kV | 50kV | 70kV |
| Tần số định mức | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz |
| Dòng điện định mức | 400A – 630A – 1250A | 630A – 1250A | |||
| Dòng điện chịu thời gian ngắn định mức Ik | 16kA – 20kA – 25kA |
12.5kA – 16kA – 20kA – |
|||
| Dòng điện chịu thời gian đỉnh định mức Ip (Khả năng đóng) | Ip = 2.5 Ik | ||||
| Dòng điện cắt máy biến áp không tải | 16A | ||||
| Dòng điện cắt sạc cáp | 31.5A | 50A | |||
| Hồ quang bên trong | Standard: 12.5kA/1 s, IAC: A-FL Enhanced: 16kA/1s, IAC: A-FLR & A-FL |
16kA/1s, IAC: A-FL |
|||
| Dòng điện định mức của thiết bị chính | |||||
| Disconnector | 400A – 630A – 1250A | 630A – 1250A | |||
| Bộ LBS có cầu chì | 200A | 63A | |||
| Bộ LBS | 400A – 630A – 1250A | 630A – 1250A | |||
| SF1 | 400A – 630A – 1250A | 630A – 1250A | |||
| SFset | 400A – 630A – 1250A | 630A – 1250A | |||
| Máy cắt chân không Evolis | 400A – 630A – 1250A | 630A – 1250A | |||
| Máy cắt chân không-VD4 | 400A – 630A – 1250A | 630A – 1250A | |||
| Mức độ bảo vệ | IP 3X | ||||
| Giữa các loại tương thích | IP 2XC | ||||
| Bảo vệ tủ | 8 Ik | ||||
| Bảo vệ mất dịch vụ theo các lớp liên tục | LSC2A | ||||
| Độ cao lắp đặt tối đa | 2000m | ||||
| Nhiệt độ môi trường | – 5 to + 40°C | ||||
Ưu điểm của tủ hợp bộ trung thế Trường Giang TMSec
Hiện nay, nhiều dự án Lotech phục vụ có xu hướng lựa chọn tủ trung thế TGE thay thế các phương án tủ Switchgear trong nhà nhập khẩu trọn bộ như tủ SM6 Schneider, tủ RMU Siemens, ABB, EATON, LS Electric,… vì những lợi thế:
Giải pháp tối ưu chi phí:
– Lotech cung cấp các loại tủ trung thế Trường Giang với giá tốt, nhiều giải pháp đáp ứng yêu cầu công trình và tiết kiệm chi phí.
– Hỗ trợ so sánh các phương án tủ RMU TGE với tủ RMU Schneider, tủ RMU ABB, tủ RMU EATON, Siemens, LS…
Độ tin cậy cao:
– Tủ Switchgear TGE tuân thủ tiêu chuẩn IEC với hệ thống thiết bị được thử nghiệm đầy đủ.
– Bảo trì thấp với bộ ngắt chân không được nhúng trong các cực.
Thiết kế an toàn:
– Vị trí của các tiếp điểm chính và tiếp địa có thể nhìn thấy rõ ràng từ cửa sổ kiểm tra.
– Khóa liên động được vận hành để ngăn chặn các hoạt động không chính xác.
– Có lớp cách nhiệt co nhiệt trên thanh cái để giảm khả năng xảy ra lỗi bên trong.
– Đáp ứng các yêu cầu lắp đặt trong điều kiện môi trường khắc nghiệt.
Dễ dàng lắp đặt và vận hành:
– Vận chuyển và lắp đặt dễ dàng với kích thước nhỏ và trọng lượng giảm.
– Phù hợp với không gian lắp đặt nhỏ và giảm chi phí thi công xây dựng.
– Giải pháp dễ dàng kết nối thanh cái với cáp.
– Vận hành tại chỗ, từ xa và vận hành từ góc nhìn phía trước.
Giảm thiểu chi phí và thời gian bảo trì:
– Tủ TMSec có vòng đời dài với độ bền cơ học và độ bền điện cao.
– Chi phí bảo trì thấp và nhiều bộ phận sống không cần bảo trì trong hoạt động bình thường nhờ được tích hợp trong chân không hoặc trong đơn vị chứa SF6.
Dịch vụ và đào tạo:
– Dịch vụ hỗ trợ tại địa phương.
– Hỗ trợ kỹ thuật TGE giúp quý khách chọn giải pháp nhanh nhất và tốt nhất cho yêu cầu dự án.
– Đào tạo về lắp đặt và bảo trì.
Quý khách cần so sánh giá, tư vấn lựa chọn tủ trung thế phù hợp yêu cầu công trình, có thể liên hệ tổng đài hỗ trợ miễn phí:
