Trạm kios hợp bộ là kiểu trạm biến áp được thiết kế kín như 1 chiết kios lớn, thiết kế các ngăn chứa máy biến áp, thiết bị bảo vệ, đo lường phía trung thế, phía hạ thế và đấu nối cáp điện trong trạm.
Trạm Kios Là Gì?
Trạm kios là dạng trạm biến áp hợp bộ (tiếng anh là Kios-Sub-Station), trạm được sản xuất sẵn, chế tạo đồng bộ giữa máy biến áp và tủ điều khiển điện. Trạm biến áp hợp bộ kiểu Kiosk được sử dụng nhiều trong các lưới điện trung thế mạch vòng với công suất định mức từ 50kVA đến 2500kVA, giúp chuyển đổi từ điện áp cao sang điện áp thấp hơn theo yêu cầu sử dụng.
.jpg)

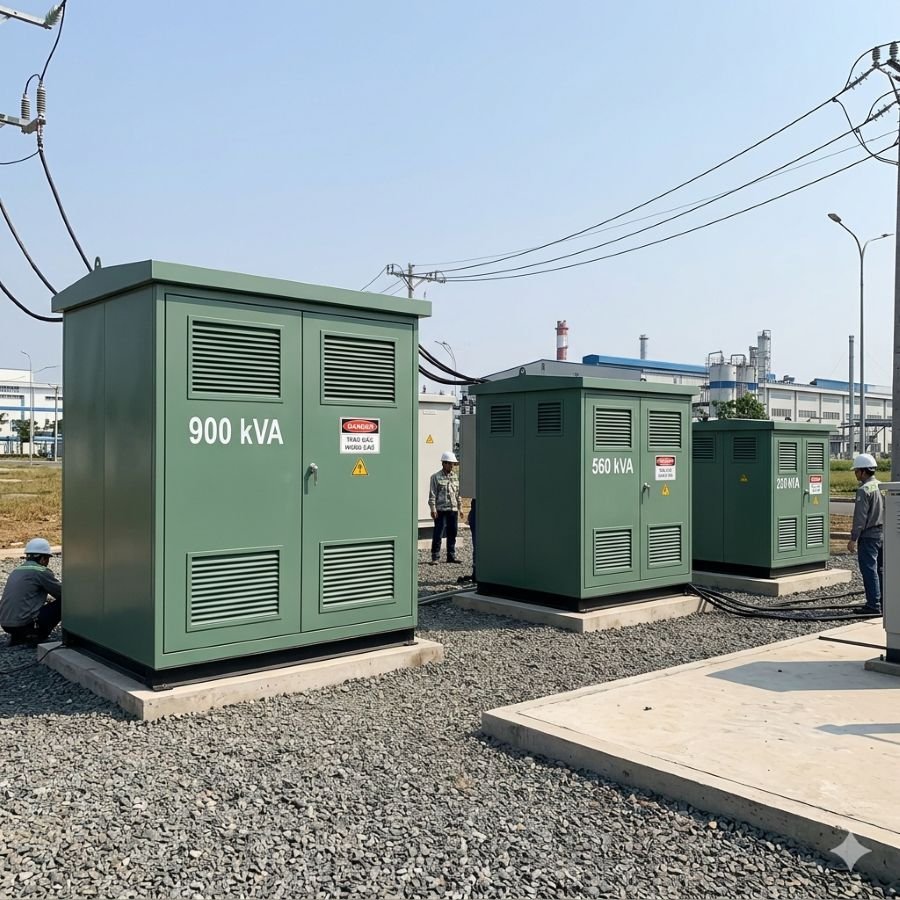

Trạm biến áp hợp bộ lắp đặt trong khu dân cư
– Trạm Kios hợp bộ được chế tạo theo tiêu chuẩn quốc tế, thiết kế kín. Thường được lắp đặt nơi công cộng, nhà máy công xưởng và các hộ phụ tải nội thị.
– Các loại trạm kios hợp bộ có thể lắp đặt ngầm dưới đất, trên mặt đất, trạm biến áp ngoài trời, trong nhà,… Khắc phục nhiều hạn chế của trạm biến áp treo hay trạm xây.
– Hiện nay, bên cạnh loại tủ trạm kios thông thường còn có loại trạm kios 2 máy biến áp đáp ứng yêu cầu khách hàng.
ĐẶC TÍNH KỸ THUẬT CHUNG CỦA TỦ TRẠM HỢP BỘ KIỂU KIOS:
Thiết kế chung Trạm biến áp hợp bộ kiểu kiosk
Trạm biến áp kios hợp bộ có kích thước lớn hơn trạm biến áp 1 cột, được thiết kế và chế tạo dạng mô đun với khoang máy biến áp đặt ở giữa 2 khoang trung thế và hạ thế trong một vỏ trạm.

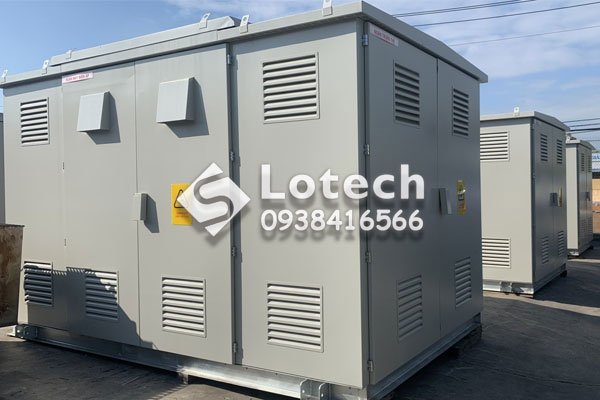

Vỏ trạm kios hợp bộ
Vỏ trạm kios hợp bộ chế tạo theo tiêu chuẩn IEC 1330, bề mặt gia công kín, kết cấu khung vỏ bằng thép, sơn tĩnh điện hoặc inox.
Việc lựa chọn vỏ trạm kios và vật tư, thiết bị lắp trong trạm là một vấn đề vô cùng quan trọng. Mỗi thiết bị khi đưa vào lắp đặt đều phải có chứng minh nguồn gốc xuất xứ, chứng nhận đúng theo tiêu chuẩn quốc tế, thử nghiệm đảm bảo độ an toàn khi lắp đặt – vận hành.
Để cập nhật báo giá vỏ trạm biến áp kios và có được sự lựa chọn tối ưu, quý khách có thể liên hệ với Lotech qua kênh tư vấn miễn phí dưới đây:
.jpg)
Ngăn trung thế tủ trạm biến áp kiểu kios
Ngăn trung thế thiết kế theo mạch vòng RMU. Lắp đặt máy cắt trung thế, cầu dao phụ tải, bảo vệ quá tải và ngắn mạch của ABB, Schneider, Siemens, LS, Hyundai, Siemens, Areva; tủ trung thế của ABB, Schneider, EN-Technology Vietstar,…
.jpg)
Trạm kios hợp bộ ngăn máy biến áp
Ngăn máy biến áp đáp ứng yêu cầu lắp đặt máy biến áp THIBIDI, SHIHLIN, EMC, HBT, MBT,… dòng máy biến áp phân phối 3 pha ngâm dầu.
.jpg)
Trạm kios hợp bộ ngăn hạ áp
Ngăn hạ thế lắp đặt tủ điện hạ thế, tủ bù tự động, át tổng, thiết bị đóng cắt bảo vệ lộ xuất tuyến, cáp hạ thế, hệ thống nối đất và các thiết bị phụ khác (công tơ, biến dòng, đồng hồ, chuyển mạch, đèn báo, cầu chì, chống sét van,….
Ngăn đo đếm trung thế sử dụng Tu-Ti trong nhà của Emic, hoặc dùng M.O.F Youngwa Korea thay thế 3 Tu-Ti.
Cáp và thiết bị đấu nối trạm kios hợp bộ
Đấu nôi cáp điện trong tủ trạm kios
– Cáp trung thế 24kV kết nối từ máy biến áp đến tủ trung thế bằng đầu cáp trung thế dạng elbow hoặc dạng thẳng.
– Cáp hạ thế hoặc thanh cái đồng nối từ máy biến áp qua máy cắt hạ thế.
– Phụ kiện khác: Dây đồng trần, đầu cosse, mũ chụp,…
Tổng hợp báo giá trạm kios hợp bộ theo công suất
*Lưu ý: Bảng giá mang tính chất tham khảo, mức giá có thể thay đổi phụ thuộc vào vị trí, yêu cầu riêng của công trình, tình hình biến động giá vật tư, thiết bị.
Tra cứu chi tiết:
– Báo giá trạm biến áp kios 3000kVA
– Báo giá trạm biến áp kios 2500kVA
– Báo giá trạm biến áp kios 2000kVA
– Báo giá trạm biến áp kios 1600kVA
– Báo giá trạm biến áp kios 1500kVA
– Báo giá trạm biến áp kios 1250kVA
– Báo giá trạm biến áp kios 1000kVA
– Báo giá trạm biến áp kios 800kVA
– Báo giá trạm biến áp kios 750kVA
– Báo giá trạm biến áp kios 630kVA
– Báo giá trạm biến áp kios 560kVA
– Báo giá trạm biến áp kios 400kVA
– Báo giá trạm biến áp kios 320kVA
– Báo giá trạm biến áp kios 250kVA
– Báo giá trạm biến áp kios 160kVA
Trên đây là những thông tin về Trạm kios hợp bộ theo công suất . Quý khách cần thêm thông tin về các loại thiết bị – vật tư điện phục vụ thi công xây lắp trạm, vui lòng liên hệ với Lotech qua Hotline hoặc Zalo:
