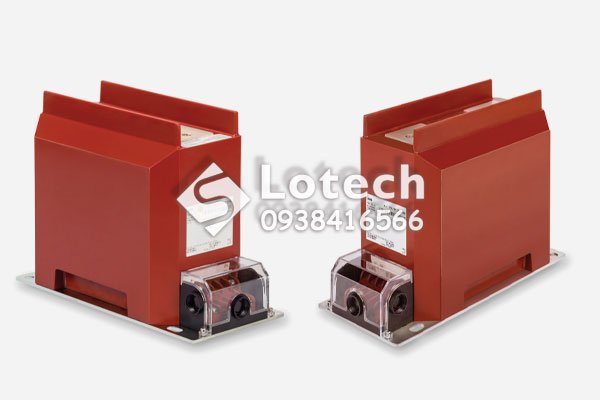

Máy Biến Dòng Trung Thế ABB TPU
TU TI trung thế là dòng sản phẩm biến điện áp và biến dòng điện trung thế chuyên dụng cho các mục đích chỉ thị, giám sát, đo lường, bảo vệ, cấp nguồn… Máy biến dòng trung thế ABB TPU đáp ứng yêu cầu chuyển đổi dòng điện từ một mức cao hơn xuống dòng điện thứ cấp (thường có giá trị 1A hoặc 5A) để kết nối với ampe kế và rơle bảo vệ.
Các dòng sản phẩm chính:
– Biến dòng trung thế ABB TPU 4x.xx được thiết kế cho điện áp cách điện từ 3,6 kV đến 12 kV.
– Biến dòng trung thế ABB TPU 5x.xx được thiết kế cho điện áp cách điện từ 13,8 kV đến 17,5 kV.
– Biến dòng trung thế ABB TPU 6x.xx được thiết kế cho điện áp cách điện lên đến 24 (25) kV.
– Biến dòng trung thế ABB TPU 7x.xx được thiết kế cho điện áp cách điện lên tới 36 (40,5) kV.
Chức năng của biến dòng TPU ABB
– Đáp ứng yêu cầu đo lường và bảo vệ với tối đa 6 cuộn dây thứ cấp.
– Biến dòng TPU được sử dụng cho hệ thống với dòng điện sơ cấp định mức lên đến 3200 A.
– Để đo lường và bảo vệ với tối đa 6 cuộn dây thứ cấp.
– Đáp ứng hầu hết các tiêu chuẩn điện có sẵn.
– Phục vụ bộ chia điện áp điện dung để chỉ thị điện áp.
Thông số kỹ thuật biến dòng trung thế ABB loại TPU
– Tiêu chuẩn áp dụng: IEC 61869.
– Điện áp định mức (Un): lên đến 36 kV (40,5 kV).
– Mức cách điện dựa trên giá trị Um: 12/28/75kV.
– Điện áp cao nhất cho thiết bị Um: 12kV.
– Điện áp chịu đựng tần số nguồn (rms): 28kV.
– Điện áp chịu xung sét (đỉnh): 75kV.
– Tỷ số biến dòng: Tùy chọn.
Trên đây là thông tin chia sẻ của Lotech về dòng sản phẩm biến dòng trung thế ABB loại TPU. Để được tư vấn chi tiết và báo giá CK cao, quý khách có thể liên hệ:
