Máy biến dòng đo lường EMIC 22kV CT22-1C5O2

Máy biến dòng đo lường EMIC 22kV CT22-1C5O2

Máy biến dòng đo lường trung thế EMIC được thiết kế và sản xuất theo tiêu chuẩn IEC60044-1; IEC61869-2; TCVN 7697-1, đáp ứng yêu cầu biến đổi đo lường trong đó dòng điện thứ cấp ở điều kiện làm việc bình thường, về cơ bản tỷ lệ với dòng điện sơ cấp và lệch pha một góc xấp xỉ bằng “0” khi nối dây theo chiều thích hợp.

Catalogue biến dòng trung thế EMIC – Loại ngoài trời, đúc nhựa Araldite

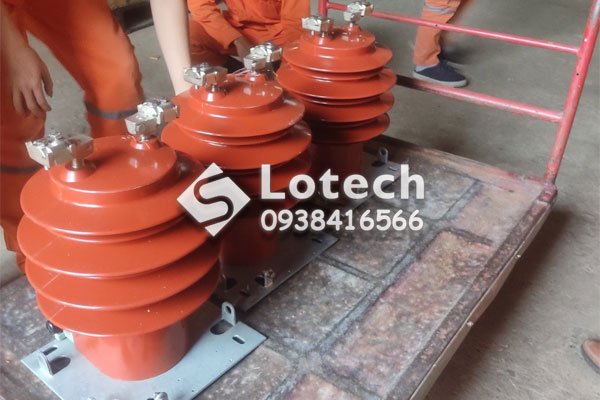

Máy biến dòng 22kV ngoài trời 1 mạch đo lường CT22-1C5O2 được sản xuất bằng công nghệ đúc chân không từ vật liệu là hệ nhựa Araldite với 5 ưu điểm:

1. Tính chất cơ và điện tốt.

2. Chịu được thay đổi nhiệt độ đột ngột.

3. Chống tia cực tím.

4. Phù hợp thời tiết nhiệt đới.

5. Hoạt động được trong môi trường ô nhiễm.

Đặc tính kỹ thuật chung của TI trung thế EMIC 22kV CT22-1C5O2:

– Biến dòng đo lường trung thế EMIC CT22-1C5O2 được thiết kế 1 hoặc nhiều tỉ số, có thể thay đổi tỉ số bằng cách nối phía thứ cấp.

– Máy biến dòng có thể lắp đặt được ở mọi vị trí bởi 4 bulông bắt vào bốn lỗ trên chân đế. Chân đế thép mạ kẽm nhúng nóng tạo độ bền chắc, chịu ẩm tốt.

– Các đầu ra của máy biến dòng EMIC được đúc liền với thân máy, hộp che ổ đấu dây có nắp và vị trí niêm chì.

Xem chi tiết: Catalogue biến dòng đo lường trung thế EMIC (TI 22kV loại khô, ngoài trời – CT22-1C5O2)

Thông số kỹ thuật Máy biến dòng đo lường loại khô EMIC 22kV CT22-1C5O2

– Cấp điện áp: 10kV (10-12kV); 15kV; 22kV(22- 24kV).

– Điện áp thử tần số công nghiệp (1 phút): 28kV; 38kV; 50kV.

– Điện áp thử xung sét: 75kV; 95kV; 125kV.

– Dòng điện ngắn mạch danh định: 80In/1s; 25kA/1s.

– Phụ tải/ cấp chính xác đo lường: 10-30VA/0.5-1.

– Đổi nối: Thứ cấp.

– Tần số định mức: 50Hz.

– Dòng điện sơ cấp định mức: 5A; 10A; 15A; 20A; 25A; 30A; 40A; 50A; 60A; 75A; 100A; 150A; 200A; 250A; 300A; 400A; 500A; 500A; 600A; 750A; 800A; 1000A; 1200A;…

– Dòng điện thứ cấp định mức: 5A; 1A.

– Khối lượng: ~26kg.

– Chiều dài đường rò nhỏ nhất: 31mm/kV.

ĐIỀU KIỆN MÔI TRƯỜNG:

– Nhiệt độ môi trường: -5°C đến 50°C; nhiệt độ trung bình ngày không vượt quá 35°C.

– Độ cao: < 1500m.

– Độ ẩm môi trường tương đối cao nhất: 100%.
