Kim Thu Sét LPI Stormaster ESE-50

Kim Thu Sét LPI Stormaster ESE-50

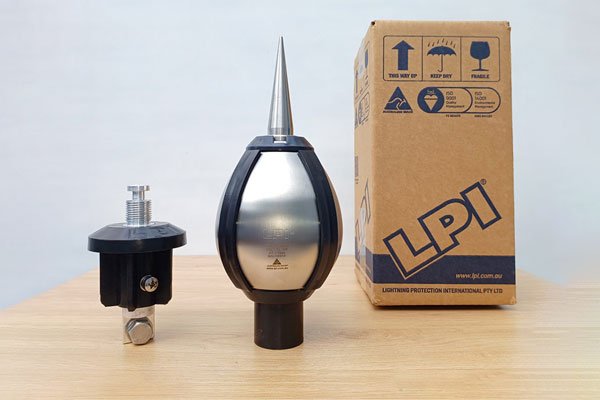

Kim thu sét LPI Stormaster ESE-50 sản xuất bởi LPI – Lightning Protection International – nhà sản xuất vật tư chống sét uy tín tại Úc.

– Thời gian phóng điện sớm: ∆T = 50µs

– Vật liệu: Đỉnh kim bằng đồng thau. Thân Inox 316 mờ.

– Trọng lượng: 1.8 kg

– Kiểu kết nối với dây dẫn: Kết nối vấu lồi (Lug).

Nguyên lý hoạt động của kim thu sét phát xạ sớm Stormaster ESE 50

Kim thu sét Stormaster ESE của LPI thuộc loại kim thu sét chủ động  phát tia tiên đạo sớm, chuyên dụng cho hệ thống chống sét trực tiếp.

Phương pháp chống sét chủ động, sử dụng điện trường tự nhiên giữa kim thu sét và đám mây mang điện tích để tạo ra một dòng ion phóng ngược chiều với tia sét.

Khi điện trường tập trung xung quanh kim thu trong khu vực được bảo vệ thì mức điện thế của nó sẽ tăng nhanh, sinh ra dòng ion phóng ngược từ kim thu sét lên. Sự xuất hiện sớm của dòng ion tạo thành đường dẫn năng lượng sét vào đúng vị trí, truyền xuống đất thông qua cáp thoát sét. Theo đó, năng lượng từ tia sét được giải phóng an toàn, không ảnh hưởng đến người và thiết bị điện.

Kim thu sét tia tiên đạo sớm Stormaster có khả năng bảo vệ khu vực chống sét tốt hơn so với loại kim thu sét cổ điển.

Bán kính bảo vệ của kim thu sét ESE-50 Stormaster

Bán kính bảo vệ (Rp) của kim thu sét phóng điện sớm Stormaster phụ thuộc chiều cao từ mũi kim đến công trình cần bảo vệ, được tính toán theo công thức áp dụng tiêu chuẩn của Pháp NF C 17-102:

Rp= √h(2D – h) + ∆T(2D + ∆T) ≥ 5m

Những thông số quan trọng ảnh hưởng đến bán kính bảo vệ kim thu sét: DT xuất hiện trong quá trình kiểm tra:

Stormaster – ESE- 50=DT (µs) 50

Stormaster – ESE- 60=DT (µs) 60

h = độ cao (m) kim thu sét Stormaster trên phạm vi bảo vệ.

D (m) phụ thuộc vào mức độ chọn bảo vệ, mức độ bảo vệ được tính theo tiêu chuẩn NF C17-102.

D = 20m cho mức bảo vệ 1 (cấp bảo vệ cao nhất).

D = 45m cho mức bảo vệ 2 (cấp bảo vệ cao).

D = 60m cho mức bảo vệ 3 (cấp bảo vệ tiêu chuẩn).

Lắp đặt kim thu sét chủ động Stormaster ESE 50

Hệ thống chống sét Stormaster ESE bao gồm một kim thu sét Stormaster ESE nối với một hay nhiều dây dẫn sét và một hệ thống tiếp đất điện trở thấp.

Kim thu sét LPI Stormaster ESE 50-SS được gắn trên cột thủy tinh cách điện FRP (Fiber Reinforced Polyester) nhằm tách biệt hệ thống thu lôi khỏi kết cấu tòa nhà.

Loại kim thu sét Stormaster-ESE-50-GI được gắn trực tiếp với cột đỡ bằng thép tráng kẽm và sử dụng cột đỡ như một phần của cáp thoát sét.

Trên đây là thông tin chia sẻ của Lotech về sản phẩm kim thu sét LPI Stormaster ESE-50 Rp 95m. Quý khách cần tư vấn chi tiết hơn và báo giá kim thu sét LPI Stormaster các loại, xin vui lòng liên hệ:
