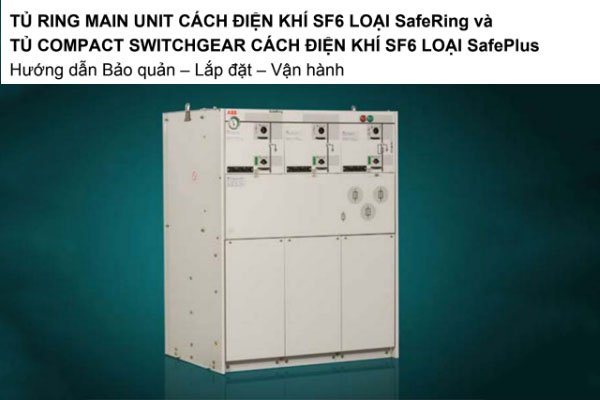

Dưới đây là cẩm nang hướng dẫn hỗ trợ khách hàng, đảm bảo công tác bảo quản, lắp đặt, vận hành tủ RMU ABB loại SafePlus / SafeRing được an toàn (cho người và thiết bị) và tin cậy; tránh các hư hỏng và sự cố trong quá trình làm việc của sản phẩm.
1. Hướng dẫn vận chuyển tủ trung thế ABB
Vận chuyển tủ RMU ABB với xe nâng chuyên dụng
– Tủ điện phải được vận chuyển, di chuyển, nâng hoặc hạ theo tư thế thẳng đứng.
– Có thể di chuyển tủ bằng cẩu nhờ các tai móc ở hai bên hoặc bằng xe nâng. Nếu di chuyển bằng xe nâng, tủ phải được đặt trên bệ đỡ bằng gỗ khi di chuyển.
– Trọng lượng tiêu chuẩn của 1 ngăn khoảng 150kg với tủ 24kV; 300kg với tủ 36kV (không bao gồm các thiết bị bổ sung như bệ đỡ…), riêng ngăn đo lường (M) tủ 24kV là 250kg.
Xem thêm thông tin về các loại tủ RMU ABB thông dụng:
2. Hướng dẫn bảo quản tủ trung thế ABB
Tổng kho phân phối tủ RMU ABB đảm bảo điều kiện thông gió, tránh mưa nắng
– Tủ phải được bảo quản (theo tư thế thẳng đứng) ở nơi khô ráo, thoáng mát, được thông gió tốt và có mái che cho đến khi tiến hành lắp đặt và đưa vào vận hành.
– Các tủ được bảo quản tách rời, không xếp chồng lên nhau.
– Không bước lên nóc tủ.
– Thường xuyên kiểm tra tình trạng tủ khi trong suốt quá trình bảo quản.
– Khi giao nhận hàng, vui lòng kiểm tra tình trạng lô tủ để đảm bảo không có hư hỏng trong quá trình vận chuyển. Kiểm tra tay thao tác giao kèm, tình trạng đồng hồ khí SF6 để đảm bảo kim chỉ thị đang nằm ở vùng màu « XANH ». Nếu có hư hỏng, thiếu hụt thiết bị hay kim đồng hồ chỉ vùng màu « ĐỎ », vui lòng liên lạc ngay với Nhà vận chuyển và Nhà cung cấp để khiếu nại.
3. Hướng dẫn lắp đặt tủ trung thế ABB
Lắp đặt tủ trung thế ABB SafePlus cho trạm biến áp
3.1. Yêu cầu chung:
– Phòng lắp đặt lô tủ phải đảm bảo đã hoàn thành việc xây dựng, bằng phẳng và được lắp Bu-lông móng phù hợp với kích và số lượng ngăn tủ được lắp đặt.
– Mặt sau tủ cách tường tối thiểu 100mm.
– Không sử dụng xà beng để đi chuyển hay nâng tủ.
3.2 Lắp đặt tủ:
– Lắp đặt tủ nối với nhau bằng thanh cái mở rộng.
– Lắp các gẫn đỡ liên kết 2 nóc tủ với nhau.
– Mở tấm chắn khoang cáp lực.
– Lắp đặt biến dòng điện vào cáp lực cho ngăn máy cắt (ngăn V).
– Lắp đặt cáp lực vào tủ.
– Kiểm tra các điều kiện liên động
3. Hướng dẫn thao tác thiết bị tủ trung thế ABB
Thao tác vận hành tủ trung thế ABB
– Thực hiện các thao tác đóng/cắt Dao cách ly, dao nối đất, lên cót lò xo…bằng Tay thao tác đi kèm.
– Cầm tay thao tác đúng cách và thực hiện các thao tác dứt khoát.
– Vui lòng kiểm tra lại các điều kiện liên động nếu cảm thấy ‘’nặng tay’’ khi thao tác.
– Quan sát chỉ thị khí SF6 trước khi tiến hành thao tác. Nếu kim nằm trong vùng màu đỏ, không thực hiện bất kỳ thao tác nào và liên lạc với ABB để được trợ giúp.
Trên đây là tổng hợp hướng dẫn bảo quản – lắp đặt – vận hành tủ trung thế RMU ABB. Nếu có nhu cầu về các loại tủ RMU chính hãng, Quý khách có thể liên hệ với chúng tôi để được tư vấn miễn phí – báo giá mới nhất- chiết khấu cao – đáp ứng yêu cầu công trình.
