Hợp bộ biến dòng – biến áp đo lường MOF EMIC

Hợp bộ biến dòng – biến áp đo lường MOF EMIC

Hợp bộ đo lường MOF EMIC được xem là giải pháp tối ưu kết hợp giữa máy biến áp đo lường và máy biến áp đo lường trong 1 sản phẩm. Thiết bị hợp bộ đo lường này đáp ứng yêu cầu đo dòng và đo áp phía trung thế một cách chính xác, tiết kiệm chi phí đầu tư, thuận tiện cho lắp đặt và đo lường.

– Đo đếm linh hoạt: Thiết bị đo dòng và đo áp được thiết kế một hay nhiều tỉ số, có thể thay đổi tỉ số bằng cách đổi nối phía thứ cấp.

– Lắp đặt nhanh gọn: MOF EMIC được thiết kế nhỏ gọn, có thể lắp đặt được ở mọi vị trí bởi bốn bulông bắt vào bốn lỗ trên đế.

– Hoạt động tin cậy: Biến dòng đo lường, biến áp đo lường kết hợp, ngâm dầu cách điện có điện áp đánh thủng cao, tính chất cơ và điện tốt.

– Độ bền vượt trội: Phù hợp yêu cầu lắp đặt ngoài trời, đảm bảo chức năng trong điều kiện thời tiết nhiệt đới hóa, môi trường ô nhiễm nặng.

Hợp bộ đo lường đa chức năng MOF EMIC

Bộ đo đếm hợp bộ MOF EMIC 1 pha

Biến dòng đo lường, biến áp đo lường kết hợp 1 pha gồm một máy biến dòng đo lường và một máy biến áp đo lường trong một vỏ máy.

– Điện áp cao nhất cho thiết bị (Highest voltage for equipment): 40.5kV.

– Mức cách điện (Rated insulation level): 80/190kV.

– Số pha (Number of Phase): 1.

– Dòng điện nhiệt liên tục danh định (Continuous thermal current): 1.2xIn.

– Hệ số điện áp danh định (Voltage factor): 1.9xUn/8h.

– Dòng điện ngắn hạn danh định (Ith) (Rated short – time thermal current (Ith): 80In/1s; 25kA/1s.

– Dòng điện danh định (In) (Rated current): 1 – 600A.

– Phụ tải / cấp chính xác (Burdens / accuracy class): (10 – 30VA)x1CT/0.5, (10 – 30VA)x1PT/0.5-3P [VA/cl].

Bộ đo đếm đa chức năng MOF EMIC 1 pha 35kV

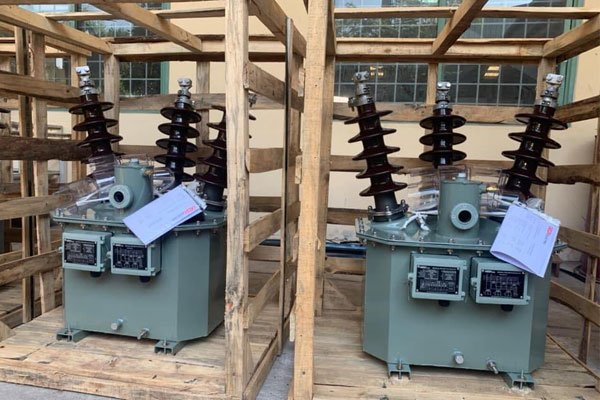

Hợp bộ biến dòng – biến áp đo lường 3 pha MOF EMIC

Bộ MOF đo đếm – Hợp bộ đo lường đa chức năng MOF trung thế EMIC được thiết kế kiểu kín, ngâm dầu cách điện, thể tích của lớp đệm khí đủ cho dầu giãn nở được khi thể tích dầu thay đổi do nhiệt độ của máy và môi trường.

Việc tích hợp biến dòng đo lường và biến điện áp đo lường trong cùng một sản phẩm duy nhất có nhiều ưu điểm, do đó MOF EMIC trở thành giải pháp thay thế phương pháp lắp đặt 3 TU, 3 TI đơn pha trên lưới trung áp.

– Điện áp cao nhất cho thiết bị (Highest voltage for equipment): 12; 17.5; 24kV.

– Mức cách điện (Rated insulation level): 28/75; 38/95; 50/125kV.

– Số pha (Number of Phase): 3.

– Dòng điện nhiệt liên tục danh định (Continuous thermal current): 1.2xIn.

– Hệ số điện áp danh định (Voltage factor): 1.5xUn/30s; 1.9xUn/30s; 1.9xUn/8h.

– Dòng điện ngắn hạn danh định (Ith) (Rated short – time thermal current (Ith): 80In/1s; 25kA/1s.

– Dòng điện danh định (In) (Rated current): 1 – 600A.

– Phụ tải / cấp chính xác (Burdens / accuracy class): (10 – 30VA)x3CT, 3PT/0.5 – 1 [VA/cl].

Thông số kỹ thuật biến dòng đo lường, biến áp đo lường kết hợp MOF EMIC

Trên đây là thông tin về Hợp bộ biến dòng – biến áp đo lường MOF EMIC. Nếu cần thêm thông tin về sản phẩm và báo giá mới nhất, quý khách có thể liên hệ với Lotech qua Zalo hoặc Hotline:
