Tổng quan về Đầu cáp co nguội 3M
Đầu cáp 3M là một trong những phụ kiện đáp ứng yêu cầu đấu nối cáp ngầm trung thế – hạ thế vào các thiết bị điện như tủ RMU, máy biến áp, cầu dao cách ly DS, cầu dao phụ tải LBS, các thiết bị điện lắp đặt trong nhà, trong trạm kios, trên cột ngoài trời,…
Đầu cáp co rút nguội 3M là loại đầu cáp cao su Silicon Cold Shink QTII (X) Series dùng cho cáp trung thế có hoặc không có giáp bảo vệ, cấp điện áp đến 36kV.
Chất liệu đầu cáp co nguội 3M:
Đầu cáp 3M QTII (X) Series làm bằng Cao su Silicone thi công nhanh theo phương pháp co nguội,
Ứng dụng của đầu cáp co nguội 3M:
Đầu cáp co ngót nguội 3M được thiết kế phù hợp với tất cả các loại cáp trung thế có cấu trúc màn chắn kim loại, có hoặc không có giáp, lõi dẫn bằng đồng hoặc nhôm.

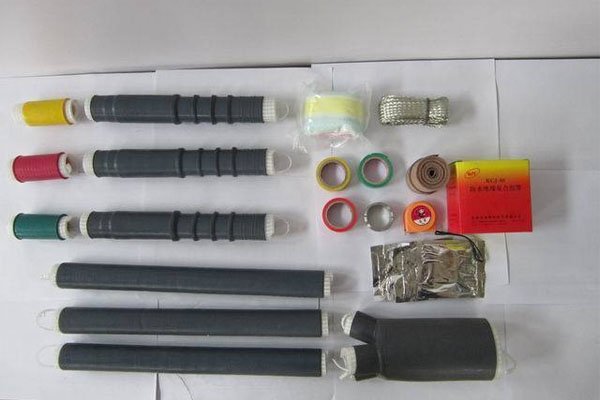

Cấu tạo của Đầu cáp co nguội QTII (X) hãng 3M
Ống đầu cáp QTII:
Phương pháp thi công co rút nguội của ống đầu cáp 3M đảm bảo độ tin cậy cao về cách điện và tạo ra hệ thống làm kín, chống ẩm rất rốt cho bề mặt cách điện của cáp.
Ống đầu cáp co nguội được tích hợp thành một ống duy nhất gồm các tán cách điện bằng cao su silicone bao phủ bên ngoài lớp điều chỉnh điện trường có hằng số điện môi cao (High-K) và trong cùng là sườn lõi dây rút.
Ống chia pha cáp bằng cao su Silicone (cho cáp 3 pha):
Làm bằng cao su silicone định hình sẵn với cổ chia 3 pha. Lắp đặt ống chia pha cáp sẽ tạo ra hệ thống làm kín chống ẩm tại vị trí chia pha cáp.
Ống bao vỏ pha cáp bằng cao su silicone (cho cáp 3 pha):
Ống này được thiết kế rất hiệu quả khi lắp đặt sẽ trượt nhẹ lên bề mặt lớp màn chắn đồng của pha cáp. Các ống bao này là ống cách điện chống rò có tác dụng bảo vệ các pha cáp trước các tác động của môi trường như ẩm ướt, ăn mòn, ozon, tia tử ngoại, va chạm hay tác động nguy hiểm khác trong quá trình vận hành.
4 đặc tính của đầu cáp co nguội 3M làm bằng cao su Silicon
1. Bề mặt nhẵn: hạn chế thấp nhất các bụi bẩn bám trên bề mặt đầu cáp.
2. Tính vón nước: Khi nước tiếp xúc với bề mặt silicone sẽ phân tán thành các giọt nhỏ và chảy khỏi các tán mà không làm ướt hoàn toàn bề mặt. Hiện tượng này sẽ giảm thiểu tình trạng tạo ra đường dẫn liên tục trên bề mặt silicon do đó dòng điện rò cũng sẽ bị hạn chế.
3. Là chất vô cơ/ không dẫn điện: làm giảm dòng điện rò và hiện tượng hồ quang trên bề mặt của đầu cáp.
4. Chịu được nhiệt độ cao: Đây là đặc tính vật lý nổi trội của cao su silicone, vật liệu vẫn duy trì các tính chất trong dãi nhiệt độ cao từ 100 độ C đến 180 độ C.
Phạm vi ứng dụng của đầu cáp 3M co nguội
Đầu cáp co rút nguội do 3M sản xuất thích hợp dùng cho cáp trung thế điện áp đến 36kV:
– Vật liệu cách điện: polyethylene, XLPE, EPR.
– Loại cáp: 1 lõi, 3 lõi, màn chắn băng đồng hoặc sợi đồng, có hoặc không có giáp.
– Lõi cáp: Đồng hoặc nhôm.
– Môi trường: Lắp đặt cho những nơi có môi trường ô nhiễm, bụi bẩn ….
– Vị trí đấu nối: Dùng để đấu nối vào các thiết bị đóng cắt, máy biến áp, mô-tơ, thanh cái, đường dây trên không…
Phạm vi ứng dụng của đầu cáp 3M co nguội theo cấu tạo:
– Đầu cáp co nguội trung thế 36kV tương thích với cáp trung thế 1 lõi hoặc 3 lõi bằng đồng hoặc nhôm, có cấu trúc màn chắn kim loại, có hoặc không có giáp.
– Đầu cáp co nguội 24kV được thiết kế phù hợp với tất cả các loại cáp trung áp 24kV có cấu trúc màn chắn kim loại, có hoặc không có giáp, lõi dẫn bằng đồng hoặc nhôm.
Ưu điểm của Đầu cáp co nguội trung thế 3M
– Linh hoạt: Được thiết kế đáp ứng yêu cầu lắp đặt nhanh chóng, phạm vi áp dụng rộng, cho cáp tiết diện từ 25 mm2 đến 630mm2.
– Đơn giản hóa: Lắp đặt rất đơn giản, không cần dụng cụ đặc biệt, không cần đèn khò hay nguồn nhiệt khác.
– Độ bền cao: Chống chịu rất tốt ozon và tia tử ngoại; Chống chịu hóa chất; Ổn định nhiệt rất tốt; Mức cách điện cao ở mội trường khô và ướt.
– Khả năng chịu uốn: Đáp ứng với các yêu cầu về bán kính uốn cong của tất cả các nhà sản xuất cáp.
– Làm kín hiệu quả: Đầu cáp vẫn duy trì tính đàn hồi và tạo áp lực rất tốt lên bề mặt cáp sau một thời gian dài vận hành ngoài trời.
Đặc tính kỹ thuật của Đầu nối cáp 3M co nguội
Đầu cáp 3M QTII (X) Series sử dụng cho các loại cáp điện lực có nhiệt độ vận hành liên tục ở 90 độ C và quá tải ở 130 độ C.
Dòng định mức của đầu cáp QTII (X) bằng hoặc vượt dòng định mức của cáp được sử dụng.
Đầu cáp 3M QTII (X) được tích hợp sẵn một lớp đặc biệt có hằng số điện môi cao (High-K) nhằm điều khiển điện trường xung quanh lớp cách điện dưới đầu cáp. Điện trường trong cáp ngay dưới lớp High-K sẽ nhỏ hơn so với trường hợp cáp không có lớp High-K.
Các tiêu chuẩn áp dụng:
Đầu cáp QTII (X) Series đạt hoặc vượt các yêu cầu về kỹ thuật của các Tiêu chuẩn sau:
– Tiêu chuẩn IEEE 48-1990 cho đầu cáp Class 1.
– Tiêu chuẩn CENELEC HD 628-S1 và HD 629.1.S1.
– Tiêu chuẩn VDE 0278-628, VDE 0278-629-1.
– Tiêu chuẩn Anh BS C-89.
– Tiêu chuẩn Tây Ban Nha UNE 21-115-75.
– Tiêu chuẩn Brazil A*B*N*T* 9314.
– Tiêu chuẩn EdF Pháp HN 33-E-01, HN 41-E-01.
Sản phẩm Đầu cáp co nguội 3M
Ghi chú: QTII (X)xS-CV
QTII: Tên sản phẩm.
(X)xS: Loại ống đầu cáp QTII như J4S, L6S, M8S …; _S: Skirt: tán).
C: Số ruột dẫn/ lõi (1, 3).
V: Cấp điện áp (1: 12kV; 2: 24kV; 3: 36kV).
Ví dụ: QTII (L)6S-32 là đầu cáp QTII 3 pha, loại L có 6 tán sử dụng ngoài trời, cấp điện áp 24kV.
Hướng dẫn lựa chọn đầu cáp co nguội 3M
Các loại sản phẩm đầu cáp co nguội 3M thông dụng do Lotech phân phối:
– Đầu cáp co nguội trung thế 36kV.
– Đầu cáp co ngót nguội trong nhà.
– Đầu cáp co rút nguội ngoài trời.
– Đầu cáp ngầm 1 pha 24kV co nguội trong nhà.
– Đầu cáp co nguội 24kV 1 pha ngoài trời.
– Đầu cáp co nguội 1 pha 35kV trong nhà.
– Đầu cáp co nguội ngoài trời 1 pha 35kV.
– Đầu cáp 35kV co nguội trong nhà loại 3 pha.
– Đầu cáp 3 pha 35kV co nguội ngoài trời.
– Đầu cáp 24kV 3 pha co nguội trong nhà.
– Đầu cáp 3P 24kV loại ngoài trời co nguội.
Nhận dạng đầu cáp 3M co lạnh
Thông số ống chia pha cáp bằng cao su silicon
Ống bao (nối) vỏ pha cáp RJS – Ống cao su silicone bao ngoài ống lưới polyester
(*): Chiều dài của ống RJS cho mỗi pha khoảng 500mm. 3M có thể cung cấp ống dài hơn theo yêu cầu của Khách hàng
Hình dáng đầu cáp QTII đã lắp đặt
– Chiều dài các pha cáp sẽ được cung cấp tùy theo yêu cầu của khách hàng.
– Chiều dài đã lắp đặt của đầu cáp 3 pha 3M QTII xấp xỉ 1m.
Hướng dẫn bảo quản, lắp đặt, sử dụng đầu cáp co ngót lạnh 3M
Lắp đặt đầu cáp co nguội 3M 1 pha
1. Chuẩn bị cáp theo các bước hướng dẫn chuẩn.
2. Lắp đặt dây nối đất của đầu cáp.
3. Luồn ống đầu cáp vào cáp.
4. Lắp đặt, ép đầu cốt.
5. Định vị ống đầu cáp trên cáp và rút sợi dây lõi, đầu cáp sẽ co rút vào đúng vị trí.
6. Quấn băng 70 làm kín phần đỉnh đầu cáp.
Lắp đặt đầu cáp co nguội 3M 3 pha
1. Chuẩn bị cáp theo các bước hướng dẫn chuẩn.
2. Lắp đặt các dây nối đất của 3 pha cáp.
3. Đặt ống chia pha cáp vào vị trí và rút các sợi dây lõi.
4. Lắp đặt ống bao vỏ pha cáp RJS cho cả 3 pha. Chuẩn bị lắp đặt ống đầu cáp cho mỗi pha cáp.
5. Lắp đặt đầu cốt.
6. Định vị ống đầu cáp trên cáp và rút sợi dây lõi, đầu cáp sẽ co rút vào đúng vị trí.
7. Quấn băng 70 làm kín đỉnh đầu cáp.
Thực hiện tương tự cho các pha cáp còn lại.
Bảo dưỡng đầu cáp 3M co nguội
Bảo dưỡng:
Các đầu cáp 3M QTII (X) Series không bị hư hỏng khi lau chùi bề mặt. Có thể áp dụng các kỹ thuật lau chùi sứ cách điện và đầu cáp như dùng vòi nước áp lực hoặc bằng phương pháp bắn chất tẩy rửa chuyên dụng dạng bột hoặc hạt tán nhỏ. Ở môi trường bình thường thì việc chùi rửa là không cần thiết nhưng ở các vùng có môi trường đặc biệt ô nhiễm thì cần xử lý lau chùi bề mặt đầu cáp như khuyến cáo trên.
Lưu kho:
– Các thành phần của đầu cáp 3M QTII (X) Series được lưu kho trong điều kiện bình thường.
– Nhiệt độ lưu kho lớn nhất không vượt quá 43 độ C. Ống đầu cáp không bị ảnh hưởng khi lưu trong kho lạnh. Khuyến cáo luân chuyển hàng lưu kho như thông thường.
– Thời gian lưu kho của đầu cáp 3M QTII (X) là 3 năm kể từ ngày sản xuất.
Trên đây là những thông tin Lotech tổng hợp về Đầu cáp co nguội 3M. Quý khách cần thêm thông tin để mua sắm, lắp đặt đầu cáp 3M cho công trình, hãy gọi tới Hotline để được hỗ trợ nhanh nhất:
