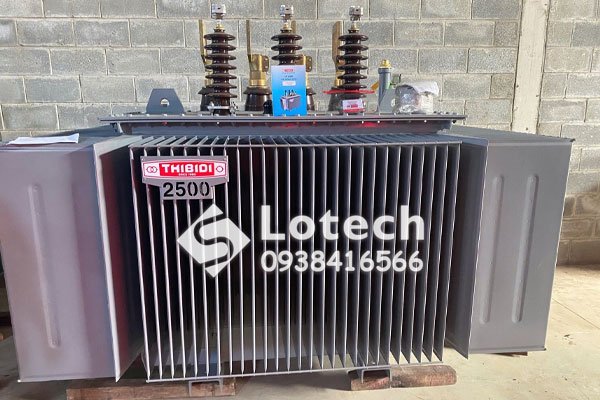

Catalogue và Bảng giá máy biến áp THIBIDI 2500kVA



Catalogue và Bảng giá máy biến áp THIBIDI 2500kVA



Máy biến áp THIBIDI 2500kVA kiểu ONAN được làm mát bằng dầu tuần hoàn tự nhiên với thiết kế 3 pha. Hiện nay THIBIDI sản xuất 2 dòng chính là máy biến áp THIBIDI Amorphous 2500kVA và máy biến áp THIBIDI 3 pha 2500kVA lõi tole Silic.

– Máy biến áp dầu 2500kVA đáp ứng yêu cầu lắp đặt trong nhà và ngoài trời.

– Máy biến áp phân phối 2500kVA được kiểm nghiệm theo tiêu chuẩn IEC-60076.

– Máy biến áp công suất 2500kVA  chịu ngắn mạch tốt, cuộn dây chịu được quá điện áp.

1. Máy biến áp THIBIDI 2500kVA lõi tole Silic



Sản phẩm máy biến áp phân phối 3 pha 2500kVA lõi tole silic của công ty được thiết kế tiếp cận với những tiêu chuẩn mới của quốc tế và phù hợp với các yêu cầu kỹ thuật của Điện Lực Việt Nam và địa phương như Quyết định 96/QĐ-HĐTV; 22/QĐ-HĐTV; 178/QĐ-HĐTV.

– Loại: Máy biến áp 2500kVA 35 ±2×2.5%/ 0.4kV Dyn11 TC 62/QĐ-EVN.

– Kiểu: ONAN – 2500.

– Công suất (kVA): 2500.

– Điện áp (kV): 35 ±2×2.5%/ 0.4.

– Dòng điện (A): 42.2/3608.

– Số pha: 3.

– Tần số: 50Hz.

– Tổ đấu dây: Dyn11.

– Cấu tạo:

+ Vật liệu dây dẫn (cuộn dây cao áp và hạ áp) bằng đồng.

+ Dầu làm mát: Dầu khoáng.

+ Màu sơn RAL-7046 (Sơn tĩnh điện).

– Phụ kiện:

1. Mắt nhìn dầu.

2. Van an toàn.

3. Van xả dầu.

4. Rơ le hơi.

THÔNG SỐ KỸ THUẬT MÁY BIẾN ÁP 2500KVA 35/0.4KV:

– Đặc điểm kỹ thuật chủ yếu:

+ Chế tạo theo tiêu chuẩn IEC 60075 và TCVN 6306:2006.

+ Sử dụng trong nhà và ngoài trời.

+ Điều chỉnh điện áp: 35 ±2×2.5% kV.

+ Làm nguội bằng không khí và dầu tuần hoàn tự nhiên.

+ Chế độ làm việc liên tục.

– Kích thước (mm): L 2250; W 1510; H 2140; A 1070.

– Trọng lượng (kg):

+ Tổng 6790kg.

+ Trọng lượng dầu 1480kg.

+ Trọng lượng ruột máy 3590kg.

– Thông số kỹ thuật:

+ Điện áp ngắn mạch ≥ 6%.

+ Tổn hao ngắn mạch ở 75 độ C ≤ 21000 W.

+ Tổn hao không tải ≤ 1850 W.

+ Dòng điện không tải 1% (+30%).

+ Nhiệt độ môi trường lớn nhất 45 độ C.

+ Độ tăng nhiệt của dầu 60 độ C.

+ Độ tăng nhiệt của cuộn dây 65 độ C.

+ Hiệu suất năng lượng E50% ≥ 99.42%.

+ Độ ồn 66dB.

+ Điện áp thử ở tần số định mức cao thế/ hạ thế là 75/3kV.

+ Điện áp thử xung phía cao thế 1.2µs là 180kV.

2. Máy biến áp THIBIDI Amorphous 2500kVA



Máy biến áp Amorphous Thibidi 2500kVA sử dụng lõi thép vô định hình giúp giảm 70% tổn hao không tải. Sản phẩm có chi phí vận hành thấp, tiết kiệm điện và giảm thiểu phát thải khí CO2 ảnh hưởng môi trường.

– Loại: Máy biến áp Amorphous 2500kVA 22±2×2.5%/0.4 kV Dyn11.

– Công suất (kVA): 2500.

– Điện áp (kV): 22±2×2.5%/0.4.

– Dòng điện (A): 42.2/3608.

– Số pha: 3.

– Tần số: 50Hz.

– Tổ đấu dây: Dyn11.

– Kích thước (mm): L 2450; W 1560; H 2010.

– Trọng lượng (kg): Tổng 8100.

– Thông số kỹ thuật:

+ Điện áp ngắn mạch ≥ 6%.

+ Tổn thất có tải  ≤ 21000 W.

+ Tổn hao không tải ≤ 900 W.
