3M Hộp nối cáp ngầm hạ thế



Hộp nối 3M – Hộp nối cáp ngầm hạ thế đổ keo Resin



Sản phẩm 3M Hộp nối cáp hạ thế đổ keo Resin được thi công theo phương pháp quấn băng, bơm nhựa với dụng cụ chuyên dụng:

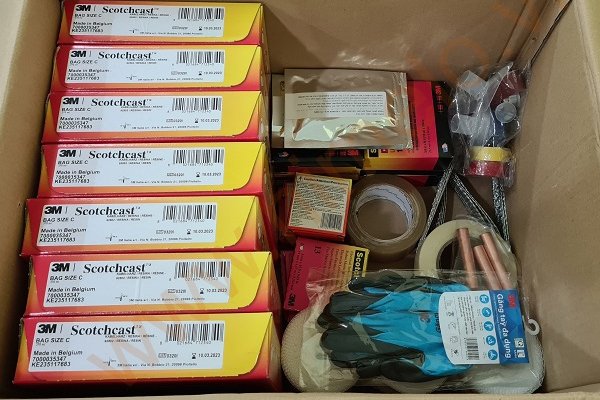

– Bộ hộp nối đổ nhựa 3M Scotchcast Resin tạo ra mối nối cứng, phù hợp với các loại cáp điện lực hạ thế.

– Keo 2 thành phần nhựa tổng hợp Polyetherurethane với cơ chế trộn và đổ đem lại hiệu quả cách điện cao, an toàn cho người sử dụng.

– Linh hoạt cho việc đấu nối cáp ngầm trung thế, cáp điện cho ứng dụng trong nhà và ngoài trời.

– Sản phẩm đóng gói nhỏ gọn, thuận tiện trong thao tác sử dụng, đảm bảo tạo mối nối nhanh và bền chắc.

Hộp nối cáp hạ thế đổ keo Resin 3M – Loại cáp có giáp



STT	Mã sản phẩm (Product code)	Tiết diện cáp (mm2)
1	GTS 1/4C x 16 Amour	4×16
2	GTS 1/4C x 25 Amour	4×25
3	GTS 1/4C x 35 Amour	4×35
4	GTS 1/4C x 50 Amour	4×50
5	GTS 1/4C x 70 Amour	4×70
6	GTS 1/4C x 95 Amour	4×95
7	GTS 1/4C x 120 Amour	4×120
8	GTS 1/4C x 150 Amour	4×150
9	GTS 1/4C x 185 Amour	4×185
10	GTS 1/4C x 240 Amour	4×240
11	GTS 1/4C x 300 Amour	4×300
12	GTS 1/4C x 400 Amour	4×400



Hộp nối cáp hạ thế đổ keo Resin 3M – Loại cáp không giáp



STT	Mã sản phẩm (Product code)	Tiết diện cáp (mm2)
1	GTS 1/4C x 16 UnAmour	4×16
2	GTS 1/4C x 25 UnAmour	4×25
3	GTS 1/4C x 35 UnAmour	4×35
4	GTS 1/4C x 50 UnAmour	4×50
5	GTS 1/4C x 70 UnAmour	4×70
6	GTS 1/4C x 95 UnAmour	4×95
7	GTS 1/4C x 120 UnAmour	4×120
8	GTS 1/4C x 150 UnAmour	4×150
9	GTS 1/4C x 185 UnAmour	4×185
10	GTS 1/4C x 240 UnAmour	4×240
11	GTS 1/4C x 300 UnAmour	4×300
12	GTS 1/4C x 400 UnAmour	4×400



Hướng dẫn sử dụng Hộp nối cáp hạ thế đổ keo Resin 3M



TÀI LIỆU HƯỚNG DẪN SỬ DỤNG HỘP NỐI CÁP HẠ THẾ 3M:

1. Hướng dẫn lắp đặt Hộp nối cáp hạ thế quấn băng đổ keo GTS 3M

2. Catalogue và hướng dẫn thi công hộp nối khuôn nhựa Resin 3M 90-N-A Series

Hộp nối cáp co nhiệt hạ thế 3M



Sản phẩm 3M Hộp nối cáp co nhiệt hạ thế làm bằng chất liệu polyolefin, vật liệu cách nhiệt và ống co nhiệt sẽ được co lại khi có gia công nhiệt lên bề mặt ống. Phương pháp thi công đơn giản tạo mối nối nhanh chóng và chắc chắn.

– Có thể thực hiện đấu nối cáp điện ở khu vực hẹp, trên máng cáp, vào các động cơ.

– Mối nối được bảo vệ bởi ống co nhiệt kháng nước tốt, chống đánh thủng và chống mài mòn.

– Hộp nối cáp ngầm 3M loại co nhiệt Đáp ứng yêu cầu nối cáp ngầm hạ thế, cáp hạ thế treo trên cao.



Hộp nối cáp co nhiệt hạ thế 3M mã HSS-Series



Bảng mã lựa chọn Hộp nối cáp co nhiệt 3M HSS 1/4 (3+1) cho cáp hạ thế:

Mã sản phẩm (Product code)	Tiết diện cáp (mm2)
HSS 1/4 (3+1)A	4×10 ÷ 16
HSS 1/4 (3+1)B	4×25 ÷ 50
HSS 1/4 (3+1)C	4×70 ÷ 120
HSS 1/4 (3+1)D	4×150 ÷ 240
HSS 1/4 (3+1)E	4×300 ÷ 400



Tham khảo thêm: Hướng dẫn lắp Hộp nối cáp co nhiệt hạ thế 1 lõi không giáp HSS 3M

Bảng mã lựa chọn Hộp nối co nhiệt 3M HSS-4(5)C-0.6/1kV dùng cho cáp hạ thế 4 – 5 lõi:

Loại	Kích cỡ pha cáp (mm2)	A (mm)	B (mm)	C (mm)	L(mm)
HSS – 1/5(4+1) HSS – 1/4(3+1)	6 to 16	100	190	20	Chiều dài nửa ống nối
	25 to 35	135	320	25
	50 to 70	160	375	25	Chiều dài nửa ống nối + 5mm
	95 to 150	190	400	30
	185 to 400	220	420	30

Tham khảo thêm: Hướng dẫn lắp đặt Hộp nối cáp co nhiệt hạ thế 4 lõi, 5 lõi HSS 3M

Hộp nối cáp co nhiệt hạ thế đổ keo 0,6.1kV 3M



Mã sản phẩm (Product code)	Tiết diện cáp (mm2)
0.6/1kV LVS 1/4C x 016..025	16 ÷ 25
0.6/1kV LVS 1/4C x 035..050	35 ÷ 50
0.6/1kV LVS 1/4C x 070..095	70 ÷ 95
0.6/1kV LVS 1/4C x 120..150	120 ÷ 150
0.6/1kV LVS 1/4C x 185..240	185 ÷ 240
0.6/1kV LVS 1/4C x 300..400	300 ÷ 400



Trên đây là những thông tin Lotech tổng hợp về Sản phẩm 3M Hộp nối cáp ngầm hạ thế. Quý khách cần thêm thông tin để các loại đầu cáp – hộp nối cáp 3M, hãy gọi tới Hotline để được hỗ trợ nhanh nhất:
