3M Đầu cáp co nguội 24kV



Tổng quan về Đầu cáp co nguội 24kV 3M



Đầu cáp co nguội 24kV là loại đầu cáp co nguội trung thế làm bằng cao su silicone, thi công nhanh theo phương pháp co rút nguội (co lạnh) – cold shrink termination kits.

PHẠM VI ÁP DỤNG:

Đầu cáp 3M dùng cho cáp trung thế, cáp ngầm điện áp đến 24kV

– Lớp cách điện: polyethylene, XLPE, EPR.

– Kết cấu cáp: cáp 1, 3 lõi bằng đồng hoặc nhôm, màn chắn băng đồng hoặc sợi đồng, có hoặc không có giáp.

– Môi trường lắp đặt: những nơi có môi trường ô nhiễm, bụi bẩn ….

Dùng để đấu nối vào các thiết bị đóng cắt, máy biến áp, mô-tơ, thanh cái, đường dây trên không, tủ điện, trạm kios,…



ĐẶC TÍNH KỸ THUẬT:

– Đầu cáp co nguội 3M QTII (X) Series sử dụng cho các loại cáp lực có nhiệt độ vận hành liên tục ở 90 độ C và quá tải ở 130 độ C.

– Dòng định mức của đầu cáp QTII (X) bằng hoặc vượt dòng định mức của cáp được sử dụng.

– Đầu cáp 3M QTII (X) được tích hợp sẵn một lớp đặc biệt có hằng số điện môi cao (High-K) nhằm điều khiển điện trường xung quanh lớp cách điện dưới đầu cáp. Điện trường trong cáp ngay dưới lớp High-K sẽ nhỏ hơn so với trường hợp cáp không có lớp High-K



ỨNG DỤNG:

– Đầu cáp co rút nguội ngoài trời.

– Đầu cáp co ngót nguội trong nhà.

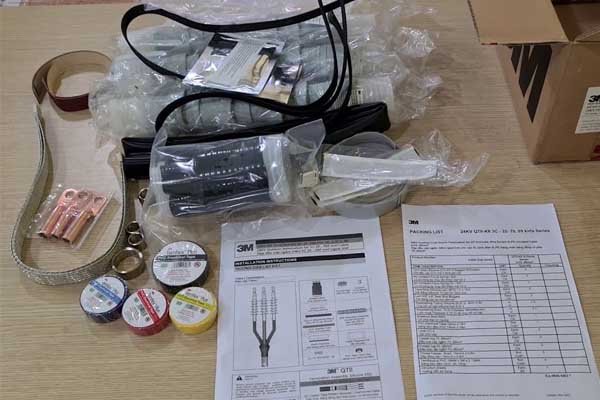

CÁC BỘ PHẬN CHÍNH CỦA ĐẦU CÁP 3M 3M QTII (X):

1. Ống đầu cáp QTII





2. Ống chia pha cáp bằng cao su Silicone (cho cáp 3 pha)





3. Ống bao vỏ pha cáp bằng cao su silicone (cho cáp 3 pha)







Bảng mã lựa chọn Đầu cáp co nguội 24kV 3M



1. Đầu cáp co nguội 24kV 1 pha ngoài trời hãng 3M



Đầu cáp co nguội 24kV 1 pha ngoài trời QTII(X)6S-12-1C Series dùng cho cáp 1 lõi đồng hoặc nhôm, không giáp thép, có băng đồng, sử dụng ngoài trời.

Mã sản phẩm	Tiết diện cáp 1 lõi
QTII(J) 6S-12-35-Cu(Al)	1×35
QTII (J) 6S-12-50-Cu(Al)	1×50
QTII (K) 6S-12-70-Cu(Al)	1×70
QTII (K) 6S-12-95-Cu(Al)	1×95
QTII (K) 6S-12-120-Cu(Al)	1×120
QTII (K) 6S-12-150-Cu(Al)	1×150
QTII (K) 6S-12-185-Cu(Al)	1×185
QTII(L) 6S-12 -240-Cu(Al)	1×240
QTII (L) 6S-12-300-Cu(Al)	1×300
QTII (M) 6S-12-400-Cu(Al)	1×400
QTII (M) 6S-12-500-Cu(Al)	1×500



Tham khảo thêm: Hướng dẫn lắp đặt đầu cáp co nguội 24kV 1 pha ngoài trời hãng 3M

2. Đầu cáp co nguội 24kV 3 pha ngoài trời hãng 3M



Đầu cáp 3P 24kV loại ngoài trời co nguội QTII(X)6S-32-3C Series dùng cho cáp 3 lõi có giáp thép, sử dụng ngoài trời.

Mã sản phẩm	Tiết diện cáp 3 lõi
QTII(J) 6S-32-35-Cu(Al)	3×35
QTII (J) 6S-32-50-Cu(Al)	3×50
QTII (K) 6S-32-70-Cu(Al)	3×70
QTII (K) 6S-32-95-Cu(Al)	3×95
QTII (K) 6S-32-120-Cu(Al)	3×120
QTII (K) 6S-32-150-Cu(Al)	3×150
QTII (K) 6S-32-185-Cu(Al)	3×185
QTII(L) 6S-32 -240-Cu(Al)	3×240
QTII (L) 6S-32-300-Cu(Al)	3×300
QTII (M) 6S-32-400-Cu(Al)	3×400
QTII (M) 6S-32-500-Cu(Al)	3×500



Tham khảo thêm: Hướng dẫn lắp đặt đầu cáp co nguội 24kV 3 pha ngoài trời hãng 3M

3. Đầu cáp co nguội 24kV 1 pha trong nhà hãng 3M



Sản phẩm Đầu cáp ngầm 1 pha 24kV co nguội trong nhà 3M QTII(X)4S-12-1C Series dùng cho cáp 1 lõi đồng/nhôm cách điện XLPE/EPR có băng đồng, sử dụng trong nhà.

Mã sản phẩm	Tiết diện cáp 1 lõi
QTII(J)4S-12-25-Cu(Al)	1×25
QTII(J)4S-12-35-Cu(Al)	1×35
QTII (J)4S-12-50-Cu(Al)	1×50
QTII(K)4S-12-70-Cu(Al)	1×70
QTII(K)4S-12-90-Cu(Al)	1×95
QTII(K)4S-12-120-Cu(Al)	1×120
QTII(K)4S-12 -150-Cu(Al)	1×150
QTII (K)4S-12-185-Cu(Al)	1×185
QTII(L)4S-12 -240-Cu(Al)	1×240
QTII(L)4S-12 -300-Cu(Al)	1×300
QTII (M)4S-12-400-Cu(Al)	1×400
QTII(M)4S-12 -500-Cu(Al)	1×500



Tham khảo thêm: Hướng dẫn lắp đặt đầu cáp co nguội 24kV 1 pha trong nhà hãng 3M

4. Đầu cáp co nguội 24kV 3 pha trong nhà hãng 3M



Đầu cáp 24kV 3 pha co nguội trong nhà mã QTII(X)4S-32-3C Series dùng cho cáp trung thế 3 lõi đồng/nhôm cách điện XLPE/EPR có giáp thép, sử dụng trong nhà. Đầu cáp co ngót nguội trong nhà lắp đặt cho tủ trung thế dạng module đầu cáp thường, máy biến áp, thiết bị điện lắp đặt trong trạm phòng, trạm kios.

Mã sản phẩm	Tiết diện cáp 3 lõi
QTII(J)4S-32-25-Cu(Al)	3×25
QTII(J)4S-32-35-Cu(Al)	3×35
QTII (J)4S-32-50-Cu(Al)	3×50
QTII(K)4S-32-70-Cu(Al)	3×70
QTII(K)4S-32-90-Cu(Al)	3×95
QTII(K)4S-32-120-Cu(Al)	3×120
QTII(K)4S-32 -150-Cu(Al)	3×150
QTII (K)4S-32-185-Cu(Al)	3×185
QTII(L)4S-32 -240-Cu(Al)	3×240
QTII(L)4S-32 -300-Cu(Al)	3×300
QTII (M)4S-32-400-Cu(Al)	3×400
QTII(M)4S-32 -500-Cu(Al)	3×500



Tham khảo thêm: Hướng dẫn lắp đặt đầu cáp co nguội 24kV 3 pha trong nhà hãng 3M

 Trên đây là thông tin Lotech tổng hợp về đầu cáp 3M Đầu cáp co nguội 24kV. Quý khách cần thêm thông tin để mua sắm, lắp đặt đầu cáp 3M cho công trình, hãy gọi tới Hotline để được hỗ trợ nhanh nhất:
